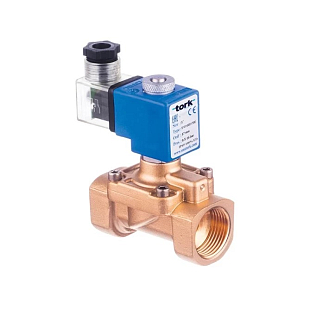

Magneetventiel voor stookolie Tork T-Y404 G3/4" met Viton-afdichting, normaal gesloten, servogestuurd. Zonder spoel. Druk 0,5–16 bar, Kv 90 l/min, beschermingsgraad IP65. Meer informatie
Standaardlevering: 3-4 werkdagen. Spoedlevering: 1-2 werkdagen
| Aansluitmaat | 3/4" |
| Afdichting | Viton |
| Drukbereik | 0,5...16 bar |
| Functie | Zonder spanning gesloten |
| Medium | Stookolie |
| Mediumtemperatuur | -10...160 °C |
| Nominale diameter | DN 20 |
| Gewicht | 0.00 kg |
Tork T-Y404 is een 2-weg elektromagnetische magneetklep, ontworpen voor stookolie en vergelijkbare vloeibare brandstoffen. De klep is normaal gesloten (NC), servogestuurd, met een messing huis en Viton-afdichting. Geleverd zonder spoel – de spoel moet afzonderlijk worden besteld volgens de gewenste voedingsspanning.
De T-Y404-klep is bedoeld voor industriële en commerciële brandersystemen, ketelruimtes en brandstofleidingen die werken met stookolie (LTO, EL). De klep komt overal van pas waar automatische afsluiting of opening van de brandstoftoevoer op commando van het besturingssysteem nodig is – bijvoorbeeld in ketelruimtes, industriële ovens, drooginstallaties of machinekamers met verbrandingsaggregaten. De G3/4"-aansluiting komt overeen met gangbare leidingappendages in industriële installaties.
Het klephuis is vervaardigd uit messing, de interne onderdelen zijn van roestvast staal en messing. De Viton-afdichting zorgt voor bestendigheid tegen stookolie en brandstoffen in het temperatuurbereik van –10 tot +160 °C. De klep werkt volgens het servoprincipe – voor opening is een minimale verschildruk van 0,5 bar vereist. De doorlaatopening van 17 mm komt overeen met een Kv-waarde van 90 l/min. Montage is in elke positie mogelijk, maar de spoel moet verticaal georiënteerd zijn. De elektrische aansluiting gebeurt via een standaard DIN 43650-connector (ISO 4400 / EN 175301-803 Form A), voor kabeldiameter 6–8 mm.
Technische parameters:
De T-Y404-klep wordt geleverd in de uitvoering „zonder spoel" (170V), omdat de voedingsspanning per installatie kan verschillen. De spoel bestelt u afzonderlijk uit de C400-serie, afhankelijk van uw voeding – beschikbaar zijn AC 12/24/48/230 V en DC 12/24/48/110 V. Alle spoelen zijn compatibel met de DIN 43650-connector (ISO 4400 Form A). Wij adviseren om de spanning bij bestelling altijd te controleren aan de hand van het besturingssysteem van de brander of de ketelautomaat.
De T-Y404-klep is servogestuurd en vereist daarom een minimale verschildruk ΔP = 0,5 bar. Als de druk in de leiding deze waarde niet bereikt (bijvoorbeeld bij zwaartekrachttoevoer of lagedruksystemen), moet een direct werkende klep uit de S4010-serie in uitvoering voor G1/8"–G1/4" worden gekozen, die werkt vanaf ΔP = 0.
Ja, de fabrikant schrijft de installatie van een filter vóór de klep voor als onderdeel van de standaardopstelling. Het filter beschermt de zittingen en afdichtingen tegen mechanische verontreinigingen uit het brandstofcircuit en verlengt zo de levensduur van de klep. De maximale viscositeit van het medium is 5 °E (~37 cSt).
Het klephuis kan in elke positie worden geïnstalleerd zonder invloed op de werking. De spoel moet echter verticaal georiënteerd zijn (spoelas verticaal) – met deze voorwaarde moet rekening worden gehouden bij het ontwerp van het leidingtracé en de keuze van de montageplaats.
