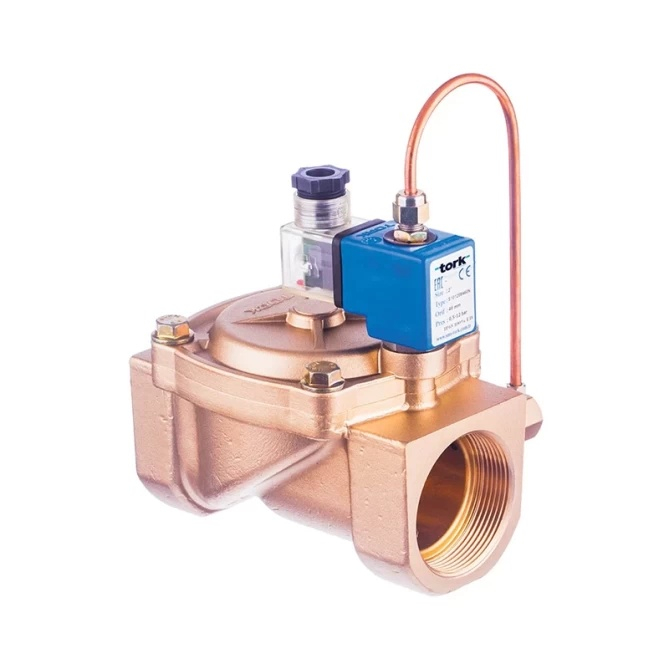

Tork S2012.03 1/2" 24 V DC NO is een magneetventiel voor stoom uit de S2012-serie van fabrikant TORK. Het ventiel is in de basisstand geopend (normally open) en sluit bij het aanleggen van een voedingsspanning van 24 V DC. Het dient voor de automatische regeling van de stoomdoorstroming in leidingsystemen van industriële installaties. Meer informatie
Op bestelling
| Aansluitmaat | 1/2" |
| Drukbereik | 0,5...5 bar |
| Functie | Zonder spanning geopend |
| Medium | Warm water, Stoom |
| Mediumtemperatuur | -30...160 °C |
| Nominale diameter | DN 15 |
| Voeding | 24 VDC |
| Gewicht | 0.80 kg |
Tork S2012.03 G1/2" 24V DC is een servogestuurd magneetventiel uit de S2012-serie, bedoeld voor de regeling van stoomdoorstroming. Het ventiel werkt in normally open (NO)-uitvoering – zonder voedingsspanning is het geopend, bij aansluiting van 24 V DC sluit het. Het ventielhuis is van messing, de afdichting van PTFE en de interne delen zijn van roestvast staal en messing.
Het ventiel is bedoeld voor industriële stoomleidingen waar de stoomdoorstroming op afstand moet worden geregeld – bijvoorbeeld in de voedingsmiddelenindustrie, chemische industrie, industriële wasinstallaties, autoclaafs of warmtewisselaars. Het is geschikt overal waar het medium stoom is met een temperatuur tot 140 °C en een bedrijfsdruk van 0,5–5 bar. De minimale verschildruk voor een betrouwbare werking van de servobesturing is 0,5 bar.
De spoel met isolatieklasse H (180 °C) is geschikt voor continu bedrijf (ED 100 %). De elektrische aansluiting gebeurt via een 3-polige DIN 43650-connector (ISO 4400 / EN 175301-803 Form A) voor een kabeldiameter van 6–8 mm. De responstijd van het ventiel is snel – zowel openen als sluiten gebeurt binnen 30 ms. Op aanvraag is een connector met LED-indicatie of PWM-voet verkrijgbaar, evenals een uitvoering met beschermingsgraad IP68.
Technische parameters (S2012.03 G1/2"):
De NO-uitvoering (normally open) betekent dat het ventiel zonder spanning geopend is en bij aansluiting van 24 V DC sluit. Dit is geschikt voor toepassingen waarbij het medium bij spanningsuitval moet blijven doorstromen (bijv. veiligheidsspoeling). De NC-uitvoering (normally closed) is daarentegen in de uitgangstoestand gesloten en wordt door voeding geopend – deze wordt vaker gebruikt in toepassingen waar de standaardtoestand het afsluiten van het medium is.
Het ventiel is servogestuurd (servo-operated) – voor het openen of sluiten van de hoofdafdichting maakt het gebruik van het drukverschil tussen inlaat en uitlaat. Een minimale verschildruk ΔP = 0,5 bar moet aanwezig zijn om het ventiel betrouwbaar te laten functioneren. Als het drukverschil lager is, kan het ventiel mogelijk niet volledig openen of sluiten. Voor toepassingen met nul of lage verschildruk moet een direct werkend ventiel worden gekozen.
Het ventielhuis kan in elke positie worden gemonteerd zonder invloed op de werking. De spoel (solenoïde) moet echter verticaal geplaatst worden – dit is een voorwaarde van de fabrikant voor een correcte werking van de elektromagnetische kern. Wij adviseren het ventiel te installeren met de spoel verticaal omhoog of zijwaarts gericht, niet verticaal omlaag.
De fabrikant adviseert magneetventielen uit de S2012-serie altijd te gebruiken met een filter in de mediumtoevoer. Verontreinigingen in stoom of condensaat kunnen de ventielzitting beschadigen of de pilootopening blokkeren, wat leidt tot een onjuiste werking of lekkage van het medium. Voor stoomleidingen worden standaard stoomfilters/condensaatafscheiders gebruikt die vóór het ventiel worden geïnstalleerd.
