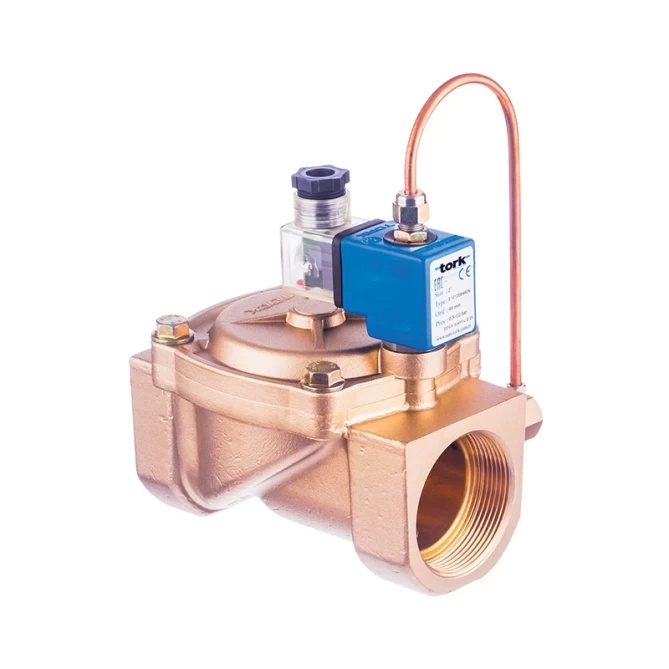

Magneetventiel voor stoom Tork S2012 1" (NO) is een pilotgestuurd 2/2-wegventiel voor de regeling van de stoomdoorstroming in industriële leidingsystemen. De normaal open functie zorgt voor doorstroming zonder voeding, de PTFE-afdichting is bestand tegen temperaturen tot 140 °C. Doorstroomcoëfficiënt Kv 90 l/min, max. druk 5 bar. Meer informatie
Op bestelling
| Aansluitmaat | 1" |
| Drukbereik | 0,5...5 bar |
| Functie | Zonder spanning geopend |
| Medium | Warm water, Stoom |
| Mediumtemperatuur | -30...160 °C |
| Nominale diameter | DN 25 |
| Gewicht | 1.00 kg |
Tork T-BA205 1" NO PTFE (S2012.05.250T) is een pilotgestuurd magneetventiel uit de S2012-serie, bedoeld voor de regeling van de doorstroming van stoom en hete vloeistoffen. Het ventiel is normaal open (NO) – in rusttoestand zonder spanning op de spoel laat het medium door; na het aanleggen van elektrische spanning sluit het. Aansluitschroefdraad G1" (BSP), PTFE-afdichting, geleverd zonder spoel.
Het Tork-ventiel uit de S2012-serie wordt gebruikt in industriële stoomleidingen, proceslijnen in de voedingsmiddelen- en chemische industrie en overal waar op afstand gestuurd openen of sluiten van stoom of hete vloeistoffen tot 140 °C nodig is. De normaal open functie is geschikt voor toepassingen waarbij een stroomuitval de doorstroming niet mag onderbreken – bijvoorbeeld verwarmingscircuits, stoomsterilisatie of technologische verwarmingsprocessen. Het ventiel kan in elke positie worden gemonteerd en werkt met media met een viscositeit tot 5 °E (ca. 37 cSt).
Het ventielhuis is vervaardigd uit messing, de interne onderdelen (zitting, ankerbuis, veren) zijn van roestvast staal en messing. De schaduwring is van koper volgens EN 12735-1. De afdichting van de contactvlakken is van PTFE, dat beter bestand is tegen stoom en agressievere media dan standaard NBR. Op aanvraag is EPDM-afdichting beschikbaar. De spoel met isolatieklasse H (180 °C) is geïmpregneerd met polyester glasvezel en heeft beschermingsgraad IP65; voor zwaardere omgevingen is IP68 leverbaar. De spoelaansluiting is een gestandaardiseerde connector DIN 43650 Form A.
Technische parameters (S2012.05 – G1", NO, PTFE):
Het ventiel wordt geleverd zonder spoel – bestel de spoel apart afhankelijk van de gewenste voedingsspanning. De fabrikant biedt spoelen uit de C400-serie voor DC-spanning 12 V, 24 V, 110 V (18 W) en AC-spanning 12 V, 24 V, 110 V, 230 V (15 VA of 24 VA). De aansluiting is standaard DIN 43650 Form A. Op aanvraag is een spoel met LED-indicatie of PWM-socket beschikbaar.
Het S2012-ventiel is primair ontworpen voor stoom (STEAM) en hete vloeistoffen tot 140 °C. Het exacte type stoom (verzadigd / oververhit) wordt in de datasheet niet gespecificeerd – controleer voor toepassingen met oververhitte stoom bij de fabrikant of de specifieke bedrijfsomstandigheden (temperatuur, druk) binnen de toegestane grenzen vallen. Het wordt aanbevolen om vóór het ventiel een filter te installeren.
Een pilotgestuurd ventiel gebruikt voor het openen of sluiten het drukverschil tussen inlaat en uitlaat (ΔP). Bij het ventiel S2012.05 is de minimaal vereiste verschildruk 0,5 bar. Bij een lager drukverschil werkt het ventiel mogelijk niet betrouwbaar. Als deze druk in de toepassing niet kan worden gegarandeerd, moet een ventiel met directe of semi-directe bediening worden gekozen.
Ja – Tork-ventielen uit de S2012-serie zijn verkrijgbaar in een uitvoering die voldoet aan de richtlijn drukapparatuur 97/23/EC (PED) en de laagspanningsrichtlijn 2006/95/ECC (LVD). Als voor een specifieke bestelling PED-certificering vereist is, vermeld deze eis dan bij de bestelling.
