Pneumatisch bediende messing kogelkraan TORK PAV901 voor het regelen van vloeistoffen en gassen. Samenstelling kogelkraan + pneumatische aandrijving RA, dubbelwerkend (DA) en enkelwerkend (SR), aansluiting ISO 5211. Temperatuur −20 … +130 °C. Meer informatie
Op bestelling
| Aansluiting | Inwendige schroefdraad |
| Aansluitmaat | 2 1/2" |
| Doorlaatmaat | DN 65 |
| Druk | 25 bar |
| Temperatuur | -20...130 °C |
| Type afsluiter | Tweeweg |
| Gewicht | 8.00 kg |

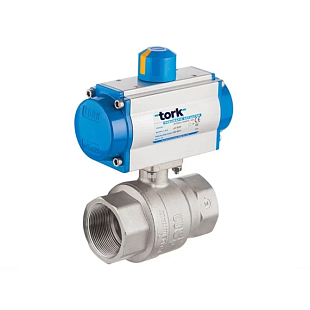

TORK PAV901 SR is een pneumatisch bediende messing kogelkraan voor het regelen van de doorstroming van vloeistoffen en gassen. Het betreft een complete samenstelling van een kogelkraan en een roterende pneumatische aandrijving uit de RA-serie in enkelwerkende uitvoering met veerretour (SR). De kraan is 2/2-weg met schroefdraadaansluiting en de aandrijving is volgens de ISO 5211-norm op de afsluiter gemonteerd.
De PAV901 wordt gebruikt voor het automatisch openen en sluiten van leidingtrajecten met vloeistoffen, lucht, oliën en andere niet-corrosieve media. Hij komt tot zijn recht in industriële distributiesystemen, technologische lijnen, compressorstations en in toepassingen waar de doorstroming met perslucht op afstand of automatisch moet worden geregeld. De messing behuizing (Pres MS 58) en het temperatuurbereik van −20 tot +130 °C maken hem geschikt voor normale bedrijfsomstandigheden in technische installaties en de machinebouw.
De enkelwerkende uitvoering heeft een veerretour: luchtdruk zet de kraan in de werkstand en bij drukuitval brengt de veer hem terug naar de veilige uitgangspositie. Daarom is de SR-uitvoering geschikt voor toepassingen waar u bij luchtuitval een gedefinieerde fail-safe-stand nodig hebt. Het is raadzaam de uitgangspositie (open/gesloten) vooraf op basis van de toepassing te kiezen.
De aandrijving is volgens ISO 5211 op de afsluiter aangesloten; de aansluiting voor eindschakelaars, positioners en Namur-ventielen voldoet aan de VDI/VDE 3845-norm. Daardoor kan de samenstelling worden uitgebreid met een Namur-magneetventiel, eindschakelaar (limit switch box), positioner of handmatige noodbediening. De aandrijving maakt instelling van de aanslagen in beide eindstanden mogelijk (± 5°). De aanbevolen stuurluchtdruk is 4–6 bar.
Technische parameters:
De dubbelwerkende uitvoering (DA) gebruikt luchtdruk voor zowel openen als sluiten en bij luchtuitval blijft de kraan in de laatste stand staan. De enkelwerkende uitvoering (SR) heeft een veerretour die de kraan bij luchtuitval automatisch terugbrengt naar de veilige uitgangspositie.
De kraan wordt via binnendraad in de leiding gemonteerd. De samenstelling kan in elke stand worden geïnstalleerd; de aandrijving is volgens de ISO 5211-norm op de afsluiter aangesloten. Voor de bediening van de aandrijving is een persluchtaansluiting nodig en bij de SR-uitvoering is het raadzaam vooraf de gewenste uitgangspositie (open/gesloten) te kiezen.
Ja. De aansluiting voor eindschakelaars, positioners en Namur-magneetventielen voldoet aan de VDI/VDE 3845-norm. De samenstelling kan ook worden uitgebreid met handmatige noodbediening. Deze toebehoren zijn op aanvraag verkrijgbaar.
De kraan is bedoeld voor vloeistoffen, lucht, oliën en andere niet-corrosieve media binnen het temperatuurbereik van −20 tot +130 °C. Voor een specifiek medium raden wij aan de chemische bestendigheid ten opzichte van messing Pres MS 58 en de gebruikte afdichting te controleren.
