Bij dit product bieden wij de service montage van de aandrijving met armatuur. Meer informatie

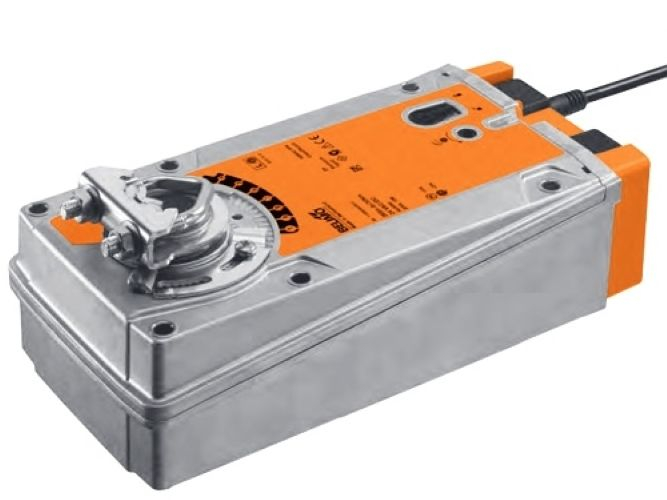

Belimo noodservomotor serie EF voor VZT-kleppen of kogelkranen (bijv. Giacomini R250D met adapter). De aandrijving is bedoeld voor klepgroottes tot ca. 6 m2. De aansturing van de aandrijving gebeurt met een 2-10V-signaal + 2x hulpcontacten.

Functie

Bij onderbreking van de voedingsspanning begint de terugstelveer de servomotor naar de uitgangspositie te draaien. Bij een stroomuitval sluit deze bijvoorbeeld de klep of kogelkraan. Hetzelfde kan ook omgekeerd worden bereikt; dit hangt alleen af van de uitgangspositie van de klep.

De servomotor kan handmatig worden bediend met behulp van de vergrendelknop en handslinger.

Eigenschappen

• Voeding 24V
• De servomotor is beveiligd tegen overbelasting; eindschakelaars zijn niet nodig.
• Eenvoudige montage op de klepas met behulp van een universele beugel.
• Instelbare werkhoek met mechanische aanslag.
• De servomotor kan worden uitgebreid met hulpwisselcontacten S...A of een terugmeldpotentiometer.

Asstabilisator

De servomotor is in de fabrieksinstelling uitgerust met een asstabilisator voor de stabilisatie van het geheel klep, klepas en aandrijving. Deze bestaat uit twee kunststof steunringen en wordt afhankelijk van de montagesituatie en de asdiameter behouden of verwijderd (ook gedeeltelijk mogelijk).

Bij montage van een lange as met een diameter van 12-20 mm moet de stabilisator worden gebruikt. Bij een asdiameter van 21-26,7 mm is het gebruik van de stabilisator niet nodig.

Bij montage van een korte as kan de stabilisator worden verwijderd.
