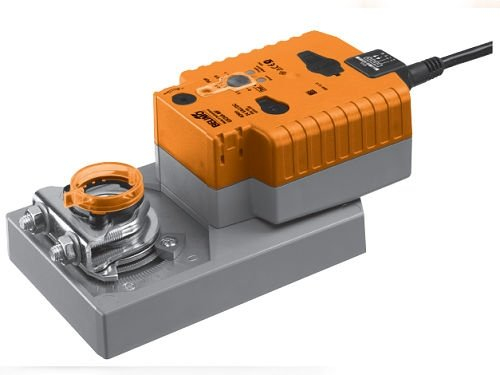

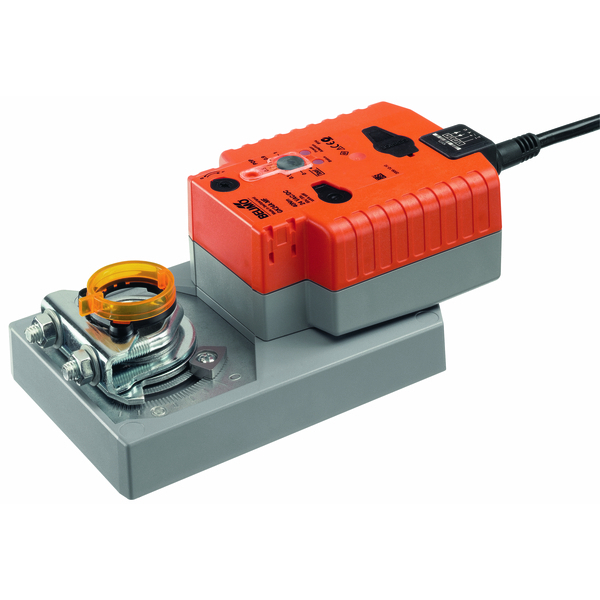

Belimo GK servoaandrijving voor luchtbehandelingskleppen met elektrische noodfunctie op basis van een condensator.

Functie van de servoaandrijving

Bij onderbreking van de voedingsspanning draait de in de condensatoren opgeslagen energie de klep naar de uitgangspositie. Het principe van de noodfunctie verschilt dus van dat van klassieke veerretouraandrijvingen.

• De servoaandrijving kan handmatig worden bediend met behulp van de vergrendelknop.
• De draairichtingsschakelaar wijzigt na activering de draairichting van de servoaandrijving tijdens normaal bedrijf.
• Schakelaar "noodstand" - hiermee kan de gewenste noodstand worden ingesteld.

Opladen van de condensator

De servoaandrijving heeft enige tijd nodig om tot de bedrijfscapaciteit te worden opgeladen. De laadtijd van de servoaandrijving is afhankelijk van de duur van de onderbreking van de voedingsspanning. De laadtijd overschrijdt echter niet 20 s, wat overeenkomt met een stroomuitval van meer dan 10 dagen.

De aandrijving wordt af fabriek volledig ontladen geleverd. Voor de eerste ingebruikname is ca. 20 s laadtijd nodig, zodat de condensatoren het vereiste spanningsniveau bereiken.

Eigenschappen

• De servoaandrijving is beveiligd tegen overbelasting; eindschakelaars zijn niet nodig.
• Eenvoudige montage op de klepas met behulp van een universele beugel.
• De servoaandrijving kan worden uitgebreid met hulpwisselcontacten S...A of een potentiometer.

Conventionele werking: de aandrijving wordt aangestuurd met een DC 0-10V-signaal en loopt naar de positie die door het stuursignaal wordt opgegeven. De spanning op klem U dient voor de terugmelding 0...100%.

MP-BUS-bedrijf: de aandrijving ontvangt een digitaal stuursignaal van de bovenliggende regelaar via MP-Bus en loopt naar de opgegeven positie. Klem U dient als communicatie-interface en geeft geen analoge meetspanning door.

Connectiviteit met het smart home-systeem LOXONE

De koppeling met het Loxone-systeem wordt gerealiseerd via de Belimo MP-Bus-interface. Voor de aansluiting heeft u het product Loxone - Belimo Tree nodig. Belimo Tree is een interface waarmee maximaal 16 Belimo MP-Bus-apparaten kunnen worden aangesloten. Dankzij de native MP-Bus-integratie worden Belimo-producten een direct onderdeel van Loxone Config en de Miniserver, wat zorgt voor eenvoudige configuratie en beheer. Belimo Tree vereenvoudigt de koppeling van Belimo-apparaten met het Loxone-systeem aanzienlijk, waardoor alle functies snel en foutloos kunnen worden ingesteld. Het compacte ontwerp en de brede compatibiliteit maken deze interface tot een ideale keuze voor moderne en efficiënte gebouwautomatisering.
