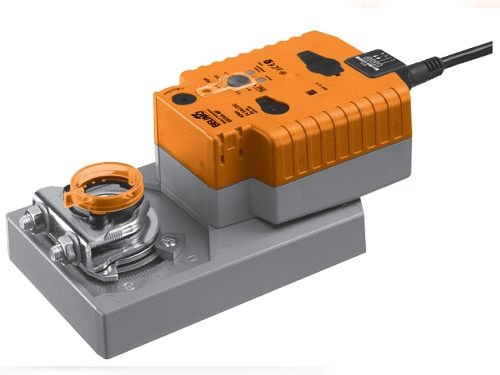

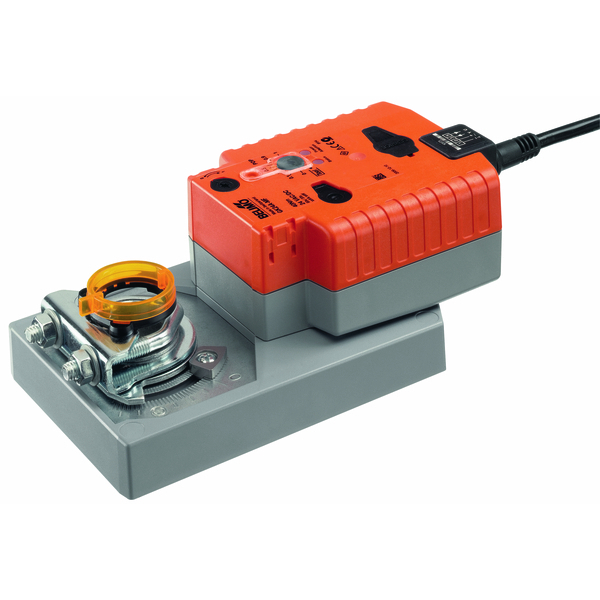

Belimo GK servoaandrijving voor luchtbehandelingskleppen met elektrische noodfunctie op basis van een condensator. De aandrijving wordt aangestuurd met een DC 0-10V spanningssignaal. De terugmelding ligt in het bereik van 2-10V.

Functie van de servoaandrijving

Bij onderbreking van de voedingsspanning draait de in de condensatoren opgeslagen energie de klep naar de uitgangspositie. Het principe van de noodfunctie verschilt dus van dat van klassieke veerretouraandrijvingen.

• De servoaandrijving kan handmatig worden bediend met behulp van de vergrendelknop.
• De draairichtingsschakelaar wijzigt na activering de draairichting van de servoaandrijving tijdens normaal bedrijf.
• Schakelaar "noodstand" - hiermee kan de gewenste noodstand worden ingesteld.

Opladen van de condensator

De servoaandrijving heeft enige tijd nodig om tot de bedrijfscapaciteit op te laden. De oplaadtijd van de servoaandrijving is afhankelijk van de duur van de onderbreking van de voedingsspanning. De oplaadtijd overschrijdt echter niet 20 s, wat overeenkomt met een stroomuitval van meer dan 10 dagen.

De aandrijving wordt af fabriek volledig ontladen geleverd. Voor de eerste ingebruikname is ca. 20 s oplaadtijd nodig, zodat de condensatoren het vereiste spanningsniveau bereiken.

Eigenschappen

• De servoaandrijving is beveiligd tegen overbelasting; eindschakelaars zijn niet nodig.
• Eenvoudige montage op de klepas met behulp van een universele beugel.
• De servoaandrijving kan worden uitgebreid met hulpwisselcontacten S...A of een potentiometer.
