Parameters en catalogi

Aansluiting	Buitendraad
Aansluitmaat	R 3/4"
Druk	16 bar
Filterpatroon	100 µm
Max. watertemperatuur	30 °C
Medium	Drinkwater
Nominale diameter	DN 20
Gewicht	2.10 kg

Honeywell F74CS-3/4LFAA is een loodvrij drinkwaterfilter met terugspoeling, nominale maat DN20 (aansluiting 3/4") met draaibaar aansluitstuk. Het fijne filtergaas met een maaswijdte van 100 µm houdt mechanische verontreinigingen uit de leiding tegen, zoals roestdeeltjes of zandkorrels, en vermindert daarmee het risico op corrosie aan de nageschakelde installatie.

Waar u het product gebruikt

Het filter wordt geïnstalleerd in drinkwaterleidingen op plaatsen waar al een drukreduceerventiel is gemonteerd of waar dit niet nodig is. Het kan in horizontale en verticale leidingen worden gemonteerd, maar de filterbeker moet altijd naar beneden wijzen. Aanbevolen wordt om het zo dicht mogelijk achter de watermeter te plaatsen en zowel vóór als na het filter afsluiters te monteren.

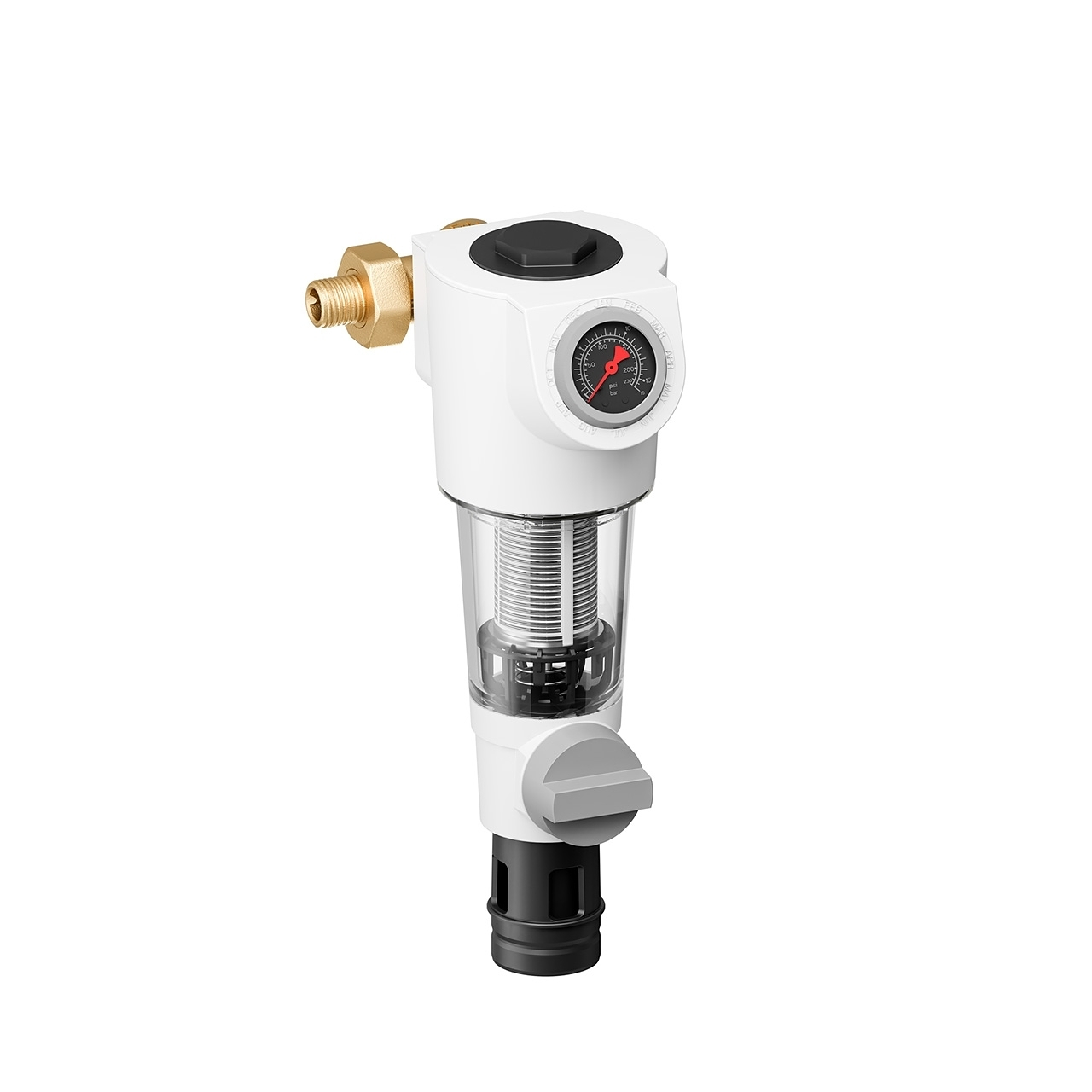

Honeywell F74CS-3/4LFAA drinkwaterfilter voor leidingmontage

Principe van de terugspoeling van het Honeywell F74CS-filter

Gepatenteerde terugspoeling

Door de spuikogelkraan te openen, wordt het filterelement door de waterdruk omlaag getrokken en stroomt het water via een hulpscherm naar de roterende sproeier in het midden van het element. Deze spoelt het hoofdgaas van binnen naar buiten schoon met de volledige inlaatdruk, terwijl het filter gefilterd water blijft leveren aan de verbruikers. Na het sluiten van de kraan keert het filter automatisch terug naar de bedrijfsstand.

Controle en onderhoud

De transparante filterbeker van mechanisch bestendig kunststof maakt visuele controle van de vervuiling van het gaas mogelijk zonder demontage. De geheugenring geeft aan wanneer de volgende handmatige spoeling nodig is, en het filterelement kan indien nodig eenvoudig worden vervangen. Het filter kan achteraf worden uitgebreid met een automatische spoeleenheid of met een drukreduceerventiel.

Technische parameters (DN20, 3/4"):

Nominale doorlaat: DN20
Aansluitschroefdraad: R 3/4"
Maaswijdte: 100 µm
Kvs-waarde: 7,9 m³/h
Debiet bij Δp 0,2 bar: 3,4 m³/h
Debiet bij Δp 0,5 bar: 5,5 m³/h

Bedrijfsdrukbereik: 1,5–16 bar
Maximale inlaatdruk: 16 bar (tot 12 bar langdurig vanwege de nauwkeurigheid van de manometer)
Bedrijfstemperatuurbereik van het medium: 5–30 °C (volgens EN 1567)
Gewicht: 2,1 kg

Veelgestelde vragen

Hoe wordt het filter geïnstalleerd?

Het filter kan in horizontale en verticale leidingen worden gemonteerd, maar de filterbeker moet altijd naar beneden wijzen. Vóór en na het filter worden afsluiters gemonteerd en het wordt aanbevolen om na het filter een recht leidingdeel aan te houden met een lengte van ten minste vijfmaal de nominale doorlaat.

Hoe wordt het filter gespoeld en gereinigd?

Door de spuikogelkraan te openen, start u de terugspoeling, waarbij het gaas met een kleine hoeveelheid water wordt gespoeld zonder onderbreking van de watertoevoer. De geheugenring geeft aan wanneer het raadzaam is om te spoelen. Het filter kan achteraf worden uitgerust met een automatische spoeleenheid.

Is het filter geschikt voor drinkwaterleidingen?

Ja, het filter is loodvrij (loodgehalte in alle onderdelen onder 0,1%) en de materialen voldoen aan ACS en KTW. De uitvoering met een maaswijdte van 100 µm en draaibare aansluiting is DVGW-gecertificeerd.

Kan het filterelement worden vervangen, of moet het complete filter worden vervangen?

Zowel het filterelement als de transparante filterbeker kunnen afzonderlijk als reserveonderdeel worden vervangen, zonder dat het complete filterhuis hoeft te worden vervangen. Ook reserveafdichtingen, een manometer en aansluitkoppelingen zijn verkrijgbaar.
