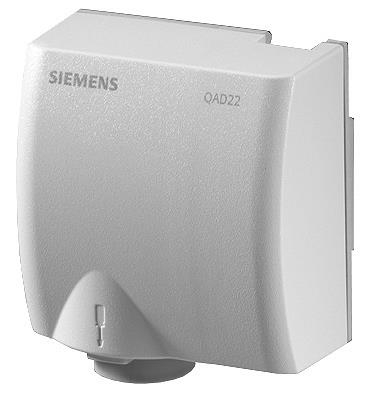

De opsteektemperatuursensor QAD2012 is ontworpen voor het meten van de temperatuur van leidingen. Deze sensor maakt gebruik van een Pt 1000 sensor met een temperatuurbereik van -30 tot +130 °C en een tijdconstante van 3 seconden. De sensor is geschikt voor toepassingen die betrekking hebben op het regelen of beperken van de temperatuur van het medium in leidingen.

Belangrijkste functies

• Meten van leidingtemperatuur
• Regelen en beperken van doorstromingstemperatuur
• Beperken van retourtemperatuur
• Regelen van warmwatertemperatuur

Technische specificaties

• Temperatuurbereik: -30...+130 °C
• Tijdconstante: 3 seconden
• Nauwkeurigheid: volgens Pt 1000 karakteristiek
• Beschermingsgraad: IP42 volgens IEC 60529
• Type meting: passief

Mechanisch ontwerp

• Tweedelige kunststof behuizing met afneembare deksel
• Flexibele verbindingsplaat voor aanpassing aan het leidingoppervlak
• Montageband voor leidingen met een diameter van 15 tot 140 mm
• Aansluitklem voor max. 1x 2,5 mm²

Montage-instructies

• Plaatsing afhankelijk van de toepassing: in het verwarmingssysteem direct achter de pomp of na de mengklep
• Correcte bevestiging met behulp van een verstelbare band
• Het water moet goed gemengd zijn op de plaats van temperatuurmeting
