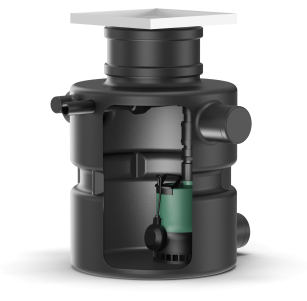

Opvoerinstallatie bestemd voor het overpompen van voorgezuiverd afvalwater zonder fecaliën en lange vezels. De installatie is voorzien van complete leidingen, een dompel-vuilwaterpomp TMW 32/11 en een terugslagklep. Alles is ondergebracht in een kunststof schachtbehuizing voor ondergrondse installatie met twee mogelijkheden voor de toevoer (DN 100).

Pomp

De pomp is voorbereid voor volledig geautomatiseerde werking. Hij beschikt over een vlotterschakelaar en thermische motorbeveiliging. De motor wordt gekoeld door het omringende medium en geeft zijn restwarmte via de mantel af aan de omgeving. Bij oververhitting schakelt de pomp uit; na afkoeling start deze opnieuw. De hydrauliek is van de motor gescheiden door een met witte olie gevulde afdichtingskamer. Aan de motorzijde bevindt zich een asafdichtring, aan de hydraulische zijde een mechanische afdichting.

Twister-functie (werveling)

De TMW-vuilwaterpomp is uitgerust met de zogeheten "werveling". In de praktijk betekent dit dat dankzij de constructie voortdurend werveling in de aanzuigruimte plaatsvindt. Op deze manier blijft de pompput schoon. Dankzij de eigenschap "werveling" en de daarmee samenhangende afvoer van bezinkende stoffen, ontstaat er geen geurhinder veroorzaakt door het verpompte medium. De wervelfunctie kan worden gedeactiveerd, waardoor de opvoerhoogte van de pomp met 1 m toeneemt.

Eigenschappen

• voeding 230 VAC
• netkabel 10 m met Schuko-stekker
• IP68
• schachtvolume 113 l
• schakelvolume 24-29 l
• persaansluiting 40 mm
• toevoeraansluiting 100 mm
• max. mediumtemperatuur 35 °C, gedurende korte tijd van 3 min kan ook medium met een temperatuur van 60 °C worden verpompt

Leveringsomvang

• gemonteerde wateropvoerinstallatie (pomp, leidingen, terugslagklep)
• tankdeksel met tegelraam en vloerafvoer
• bouwdeksel
• O-ring voor het afdichten van het tankdeksel
• drukslang (diameter 40 mm) inclusief slangklemmen
• montage- en bedieningshandleiding
