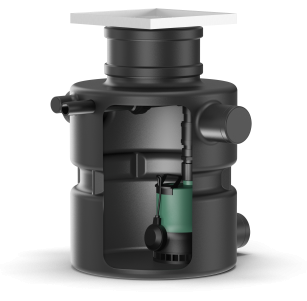

Overstortstation bedoeld voor het overpompen van voorgezuiverd afvalwater zonder fecaliën en lange vezels. Het station is uitgerust met een volledig leidingsysteem, een dompelpomp TMW32/11 en een terugslagklep. Alles is geplaatst in een kunststof schachtomhulsel voor installatie ondergronds met twee inlaatmogelijkheden (DN 100).

Pomp

De pomp is klaar voor volledig geautomatiseerde werking. Het beschikt over een vlotterschakelaar en thermische motorbewaking. De motor wordt gekoeld door het omringende medium en geeft zijn restwarmte af aan de omgeving via zijn omhulsel. In geval van oververhitting schakelt de pomp uit en start opnieuw na afkoeling. De hydraulica is gescheiden van de motor door een afdichtingskamer gevuld met witte olie. Aan de motorzijde is er een asafdichtingsring, aan de hydraulische zijde een mechanische afdichting.

Twister-functie (werveling)

De dompelpomp TMW is uitgerust met zogenaamde "werveling". In de praktijk betekent dit dat er dankzij zijn constructie een constante werveling plaatsvindt in het zuiggebied. Op deze manier wordt de reinheid van de pompput bereikt. Dankzij de "werveling"-eigenschap en de daarmee gepaard gaande afvoer van sedimenterende stoffen, ontstaat er geen geur veroorzaakt door het verpompte medium. De wervelfunctie kan worden gedeactiveerd, waardoor de karakteristiek van de pomp met 1 m toeneemt.

Eigenschappen

• voeding 230 VAC
• netkabel 10 m met Schuko-stekker
• IP68
• schachtvolume 113 l
• schakelvolume 24-29 l
• persaansluiting 40 mm
• inlaataansluiting 100 mm
• max. mediumtemperatuur 35 °C, kortstondig tot 3 min kan medium met een temperatuur van 60 °C worden verpompt

Leveringsomvang

• geassembleerd wateroverpompsysteem (pomp, leidingen, terugslagklep)
• tankdeksel met bekledingsframe en vloeraansluiting
• ruwbouwdeksel
• O-ring voor afdichting van het tankdeksel
• drukslang (diameter 40 mm) inclusief slangklemmen
• montage- en bedieningshandleiding
