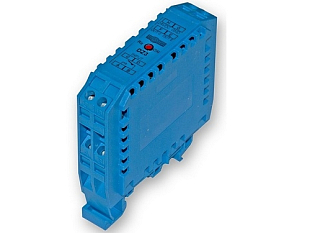

Overstromingssensor Regmet DZ4 is bedoeld voor het signaleren van storingen (bijv. waterlekkage) in warmtewisselstations, ketelhuizen en soortgelijke installaties. De overstromingssensor wordt gevoed door een gelijkspanning van 24 VDC, 24 VAC en bevat uitgangsklemmen van het type open emitter en open collector. De signalering kan dus worden geschakeld naar de positieve of negatieve pool van de voedingsspanning. De overstromingssensor is ontworpen voor montage op een DIN-rail. Geschikte detectiesondes zijn DS-sondes.

Functie

Na aansluiting van de sonde op de ingang van de sensor en het verbinden van de elektroden van de sonde, gaat de rode LED aan de voorkant van de sensor branden en worden de uitgangen geactiveerd of gedeactiveerd. De status van de uitgangen (activering/deactivering) wordt bepaald door de jumper naar positie A of B te schakelen. De instelbare jumpers zijn toegankelijk na het verwijderen van de rechter zijafdekking.

Technische gegevens

• uitgang OUT E, relais
• voedingsspanning 24 VDC, 24 VAC
• weerstand van de gedetecteerde vloeistof max. 100kΩ
• overstromingsindicatie: rode LED
• max. schakelvermogen relais 2000VA / 192W
• beschermingsgraad IP 20
