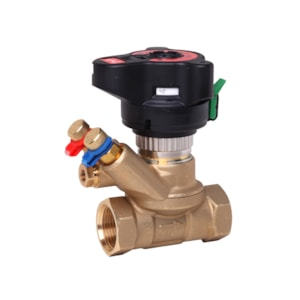

Danfoss ASV-BD DN 25 is een partnerafsluiter voor het automatisch inregelen van verwarmingsinstallaties. Hij wordt in de aanvoerleiding gemonteerd en zorgt samen met de ASV-PV voor een constante verschildruk in de tak. kVS 9,5 m³/h, PN 20, schroefdraad Rp 1. Meer informatie
Op bestelling
| Aansluiting | Inwendige schroefdraad |
| Debiet | 9,5 m3/u |
| Druk | PN 20 |
| Nominale diameter | DN 25 |
| Temperatuur | -20...120 °C |
| Gewicht | 1.04 kg |
Danfoss ASV-BD DN 25 (art.nr. 003Z4043) is een partnerafsluiter voor automatische hydraulische inregelingssystemen uit de ASV-serie. Deze combineert de functie van een voorinstelafsluiter en afsluiter met een ingebouwd draaibaar meetstation en wordt geïnstalleerd in de aanvoerleiding van een tweepijpsverwarmingssysteem. Via een impulsleiding werkt hij samen met de ASV-PV differentiaaldrukregelaar, waarmee hij een complete automatisch inregelende combinatie vormt.
De ASV-BD is bedoeld voor tweepijpsverwarmingssystemen waarbij het noodzakelijk is om in afzonderlijke takken of stijgleidingen automatisch een constante differentiaaldruk te handhaven – ongeacht de actuele belasting van het systeem. Typische toepassingen zijn appartementsgebouwen met radiatorthermostaatkranen, horizontale lussen en verticale stijgleidingen. De afsluiter wordt ook toegepast in vloerverwarmingssystemen met verdelers of in koeltoepassingen met variabel debiet (fan coil, gekoelde plafonds). Dankzij de compacte afmetingen (L 85 mm, H 98 mm) past hij ook eenvoudig in een wandkast van een verdeler. Een systeem met ASV-afsluiters voldoet aan de eisen van norm DIN 18380 voor differentiaaldrukregeling bij deellast.
De ASV-BD DN 25 heeft een kVS van 9,5 m³/h – deze bewust hoge doorstroomcoëfficiënt minimaliseert de drukverliezen over de partnerafsluiter, zodat het volledige bereik van de ingestelde differentiaaldruk beschikbaar blijft voor de regeling van de tak. Het draaibare meetstation met twee testpluggen voor 3 mm meetnaalden maakt het mogelijk om debiet en differentiaaldruk te meten met een Danfoss PFM-instrument of een ander meetapparaat. De configuratie van de afsluiter (buiten of binnen de regelkring) kan worden omgeschakeld door eenvoudig de betreffende plug te openen – ook tijdens bedrijf onder druk, zonder dat aftappen nodig is. De afsluitkogelkraan met kleurindicator open/dicht vereist slechts een draaiing van 90° en is mechanisch gescheiden van de debietvoorinstelling – het afsluiten van de tak heeft daardoor geen invloed op de opgeslagen voorinstelwaarde.
Technische parameters ASV-BD DN 25 (003Z4043):
De ASV-BD wordt gemonteerd in de aanvoerleiding, in de richting van de pijl op het afsluiterhuis. De ASV-PV differentiaaldrukregelaar wordt in de retourleiding geïnstalleerd. Beide afsluiters worden verbonden met een impulsleiding (onderdeel van de verpakking van de ASV-PV), die het druksignaal van de aanvoerleiding naar het membraan van de regelaar overbrengt. Voordat de leiding op de ASV-PV wordt aangesloten, moet deze vanaf de zijde van de aanvoerleiding worden doorgespoeld. Alle bedieningspunten van de afsluiter (afsluiten, aftappen, instellen, meten) zijn onderling 90° verdraaid, zodat ze ook bij beperkte inbouwruimte toegankelijk zijn.
De ASV-M is een eenvoudigere partnerafsluiter die primair bedoeld is voor het afsluiten van de doorstroming – deze heeft geen draaibaar meetstation of testpluggen en de kVS voor DN 25 is 4,0 m³/h. De ASV-BD is multifunctioneel: de kVS voor DN 25 bedraagt 9,5 m³/h (lager drukverlies over de afsluiter), en bovendien maakt hij meting van debiet en differentiaaldruk en voorinstelling van de debietbegrenzing mogelijk. De keuze wordt meestal door het ontwerp bepaald: als de thermostatische radiatorkranen een debietvoorinstelling hebben, volstaat de ASV-M. Als het nodig is het debiet direct in de tak (stijgleiding) te begrenzen, is de ASV-BD in configuratie binnen de regelkring geschikt.
De positie van de geopende plug bepaalt of de ASV-BD zich buiten of binnen de regelkring van de ASV-PV bevindt. Blauwe plug open, rode gesloten (fabrieksinstelling): de afsluiter bevindt zich buiten de kring – geschikt voor controle van het debiet, en de ASV-PV heeft het volledige bereik van de ingestelde differentiaaldruk beschikbaar. Rode plug open, blauwe gesloten: de afsluiter bevindt zich binnen de kring – dit maakt debietbegrenzing in de tak mogelijk via de voorinstelling van de ASV-BD. De configuratie kan ook tijdens bedrijf onder druk worden omgeschakeld zonder het systeem af te tappen – sluit gewoon de ene plug en open de andere.
De maximale bedrijfsdruk is PN 20 bar, de testdruk 30 bar. De toelaatbare differentiaaldruk over de afsluiter is 10–150 kPa – de waarde van 150 kPa mag ook bij deellast niet worden overschreden. De bedrijfstemperatuur is –20 tot 120 °C, opslag en transport –40 tot 70 °C. Het huis en de kegel zijn van DZR-messing, het membraan en de O-ringen van EPDM, de kogelafsluiting van messing met verchroomd oppervlak. De aansluiting DN 25 is binnendraad Rp 1 (ISO 7/1). Sluitdichtheidsklasse: ISO 5208 klasse A.
Ja. Voor het aftappen via de ASV-BD wordt de aftapaansluiting gebruikt (accessoire art.nr. 003Z4096 voor slang ½" of 003Z4097 voor ¾"). Werkwijze: sluit de geopende plug, koppel de impulsleiding los, demonteer de slang en monteer het aftapaccessoire – de blauwe plug opent dan de uitlaat, de rode de zuigopening. Bij het druktesten van het systeem moet de impulsleiding aangesloten zijn en moeten alle partnerafsluiters geopend zijn. De maximale testdruk voor het systeem is 25 bar.
