De ASV-BD wordt geïnstalleerd op de aanvoerleiding van de stijgleiding, terwijl de ASV-PV drukverschilregelaar op de retour van dezelfde stijgleiding wordt gemonteerd. Beide afsluiters zijn verbonden via een impulsleiding (G ¹⁄₁₆, meegeleverd met de ASV-PV), die het druksignaal van de aanvoerzijde naar het membraan van de ASV-PV brengt. Dankzij deze verbinding handhaaft de ASV-PV continu het ingestelde drukverschil over de volledige stijgleiding, ongeacht veranderingen in de systeembelasting. De afmetingen van beide afsluiters moeten gelijk zijn.

Bij aansluiting buiten het geregelde circuit (blauwe meetnippel open, rode gesloten) is het volledige drukbereik van de ASV-PV beschikbaar voor de stijgleiding en wordt het debiet begrensd op de afzonderlijke verwarmingslichamen door voorinstelling van de thermostaatafsluiters. Deze aansluiting biedt de beste regelprestaties en wordt aanbevolen als standaardconfiguratie. Bij aansluiting binnen het circuit (rode nippel open, blauwe gesloten) functioneert de ASV-BD als debietbegrenzer voor de volledige stijgleiding – een deel van het geregelde drukbereik wordt dan verbruikt door het drukverlies van de afsluiter zelf. Deze variant is geschikt waar het niet mogelijk is het debiet per afzonderlijk verwarmingslichaam te begrenzen.

Ja. Omschakelen tussen aansluiting binnen en buiten het geregelde circuit kan ook onder druk worden uitgevoerd – het volstaat één meetnippel te sluiten en de andere te openen. Het systeem hoeft niet buiten bedrijf te worden gesteld of zelfs maar gedeeltelijk te worden afgetapt. Deze eigenschap is praktisch bij de eerste inbedrijfstelling, wanneer kan blijken dat de oorspronkelijk gekozen configuratie niet geschikt is voor het specifieke hydraulische schema, en ook bij latere hydraulische aanpassingen van het systeem.

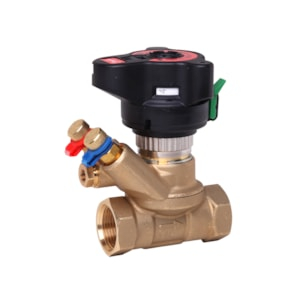

De standaard ASV-BD (003Z4041) is vervaardigd uit DZR-messing, dat bestand is tegen ontzinking en geschikt is voor gangbare verwarmings- en koelsystemen. De ASV-BD PURE-versie gebruikt een speciale Eco-messinglegering (CW724R) met een loodgehalte van minder dan 0,1%. Deze is bedoeld voor toepassingen met strengere eisen aan de materiaalsamenstelling – bijvoorbeeld in landen waar regelgeving geldt voor het loodgehalte van materialen die in contact komen met water. Functioneel zijn beide typen identiek; de schroeven in de PURE-versie hebben bovendien een omgekeerde (linkse) schroefdraad.
