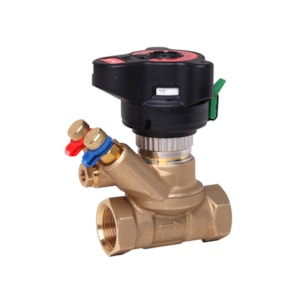

Danfoss ASV-BD DN 20 (003Z4042) is een partnerafsluiter voor het automatisch inregelen van tweepijpsverwarmingssystemen. Hij wordt in de aanvoer gemonteerd en werkt samen met de ASV-PV-regelaar. Rp ¾, kVS 6,0 m³/h, PN 20. Meer informatie
Op bestelling
| Aansluiting | Inwendige schroefdraad |
| Debiet | 6 m3/u |
| Druk | PN 20 |
| Nominale diameter | DN 20 |
| Temperatuur | -20...120 °C |
| Gewicht | 0.88 kg |
Danfoss ASV-BD DN 20 (art.nr. 003Z4042) is de partnerafsluiter van het Danfoss ASV-systeem voor automatische hydraulische inregeling. Deze wordt in de aanvoerleiding gemonteerd en houdt in combinatie met de ASV-PV drukverschilregelaar in de betreffende installatieaftakking een constant drukverschil aan – ongeacht de actuele systeembelasting. De afsluiter van DZR-messing combineert de functies afsluiten, debietvoorinstelling en meten in één compacte behuizing. In de basisset wordt hij geleverd met een EPP-isolatieschaal (tot 120 °C).
De afsluiter is bedoeld voor tweepijpsverwarmingssystemen met radiatorthermostaatkranen – typisch appartementencomplexen, kantoorgebouwen of warmtewisselaarstations. Hij is toepasbaar in horizontale lussen en verticale stijgleidingen. Het ASV-systeem kan ook worden gebruikt in koeltoepassingen met variabel debiet, bijvoorbeeld bij ventilatorconvectoren (fan coils) of koelplafondbalken. De ASV-BD wordt in de aanvoerleiding van de aftakking gemonteerd, terwijl de ASV-PV drukverschilregelaar in de retourleiding wordt geplaatst. Beide afsluiters worden met een impulsleiding verbonden.
De ASV-BD integreert een afsluitende kogelkraan (90° draaiing, gekleurde positiemelding), een voorinstelfunctie met een numerieke schaal die van alle kanten afleesbaar is, en een draaibaar servicestation (360°) met meetnippels voor 3 mm naalden. Het debiet of de kv-waarde kan zonder gereedschap worden ingesteld en de instelling kan eenvoudig met een vergrendeling tegen ongewenste wijziging worden geborgd. De afsluiter kan zowel buiten als binnen de regelkring worden gebruikt – voor wijziging van de configuratie volstaat het om de meetnippels om te wisselen, ook tijdens bedrijf onder druk. Het afneembare handwiel vergemakkelijkt de montage in beperkte ruimtes.
Technische parameters:
De ASV-BD is een partnerafsluiter en wordt altijd gebruikt in combinatie met de Danfoss ASV-PV drukverschilregelaar (apart verkocht). De ASV-PV wordt in de retourleiding van de aftakking geplaatst en de ASV-BD in de aanvoerleiding. Beide afsluiters worden verbonden met een impulsleiding (lengte 1,5 m, 2,5 m of 5 m – de impulsleiding maakt deel uit van de verpakking van de ASV-PV, niet van de ASV-BD). De afmeting van de partnerafsluiter ASV-BD moet overeenkomen met de afmeting van de ASV-PV.
De ASV-BD wordt uitsluitend in de aanvoerleiding gemonteerd, in de richting van de pijl die op het afsluiterhuis is aangegeven. De ASV-PV (regelaar) hoort daarentegen in de retourleiding, eveneens in de richting van de pijl. De impulsleiding wordt tussen beide afsluiters aangesloten en moet vóór aansluiting op de ASV-PV vanaf de aanvoerzijde worden doorgespoeld. Dankzij de compacte afmetingen (lengte 75 mm, hoogte 95 mm) kan de ASV-BD ook in krappe ruimtes worden geplaatst, bijvoorbeeld in wandverdelers van vloerverwarmingssystemen.
De debietinstelling gebeurt met de numerieke schaal op de afsluiter – door de borgingsring te verdraaien (ontgrendelen), de gewenste kv-waarde op de schaal in te stellen en vervolgens weer te vergrendelen. Deze handeling kan volledig zonder sleutel worden uitgevoerd. De afsluiter kan buiten de regelkring worden gebruikt (standaardconfiguratie: blauwe nippel open) voor controle van het debiet, of binnen de kring (rode nippel open) voor begrenzing van het debiet van de volledige aftakking. De configuratie kan ook tijdens bedrijf onder druk worden omgeschakeld door simpelweg de nippels om te wisselen.
De afsluiter is bedoeld voor verwarmings- of koelwater. Het bedrijfstemperatuurbereik is –20 tot 120 °C, met een maximale bedrijfsdruk van PN 20 bar (testdruk 30 bar). De afdichtende O-ringen en het membraan zijn van EPDM. De behuizing is vervaardigd uit DZR-messing (ontzinkingsbestendig). De meegeleverde isolatieschaal van EPP-schuim is gecertificeerd voor temperaturen tot 120 °C en voldoet aan brandbaarheidsklasse B2 volgens DIN 4102.
De ASV-BD is uitgerust met twee meetnippels voor 3 mm naalden. Het drukverschil over de afsluiter kan worden afgelezen met een meetinstrument (bijv. Danfoss PFM) of worden omgerekend uit het drukverlies met behulp van de kv-tabel in het datablad. Voor het meten van het drukverschil van de volledige aftakking (over de ASV-PV) wordt aanbevolen een meetconnector (art.nr. 003L8143) op de aftapaansluiting van de ASV-PV aan te sluiten en te meten ten opzichte van de blauwe nippel op de ASV-BD (standaardconfiguratie). Tijdens de meting moeten alle radiatorknoppen volledig geopend zijn.
