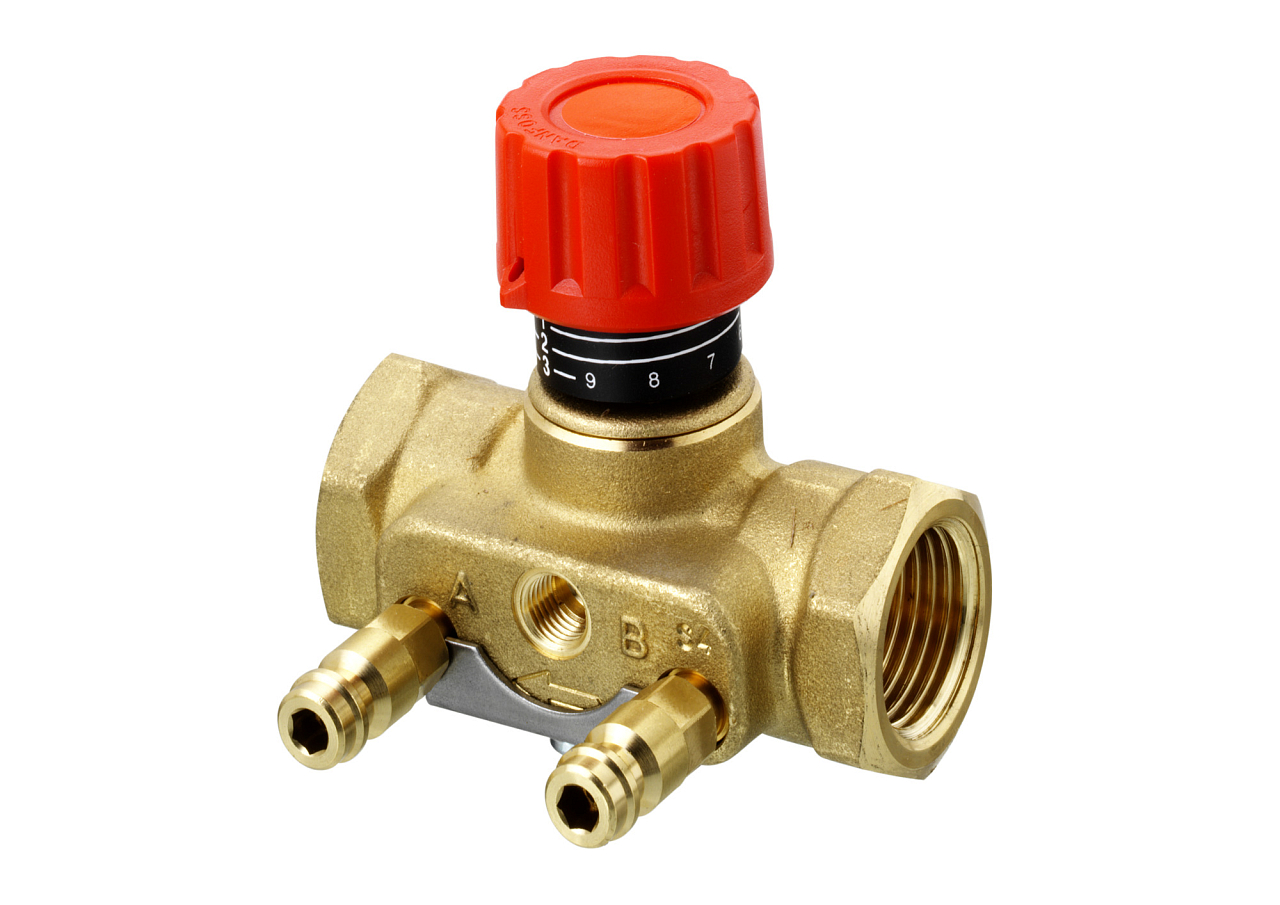

Danfoss ASV-I DN 20 (003L7642) is een partnerafsluiter voor afsluiten, inregelen, meten en impulsleiding, met binnendraad 3/4" voor montage in de aanvoer van de verwarmingsinstallatie. Meer informatie
Op bestelling
| Aansluiting | Inwendige schroefdraad |
| Debiet | 2,5 m3/u |
| Nominale diameter | DN 20 |
| Temperatuur | -20...120 °C |
| Gewicht | 0.48 kg |
Danfoss ASV-I DN 20 is een partner-inregel- en afsluiter voor de aanvoer van een geregelde tak van een verwarmings- of koelsysteem. In één compacte behuizing combineert hij voorinstelling van het debiet, een afsluitfunctie en debietmeting via twee geïntegreerde meetnippels.
De ASV-I is bedoeld voor hydraulisch gebalanceerde verwarmings- en koelsystemen – typisch in appartementencomplexen, kantoorgebouwen of industriële objecten met takverdeling. Hij wordt in de aanvoer van de geregelde tak gemonteerd als inregel- en afsluitelement. Dankzij de geïntegreerde meetnippels kan het debiet in de tak direct ter plaatse worden gecontroleerd zonder demontage van de afsluiter.
De ASV-I is ontworpen als partnerafsluiter voor de verschildrukregelaar ASV-PV (of ASV-P). De ASV-I wordt in de aanvoer van de tak geïnstalleerd, de ASV-PV in de retour. Beide afsluiters zijn verbonden met een impulsleiding, waardoor de ASV-PV-regelaar een constante verschildruk in de tak handhaaft en tegelijkertijd het debiet begrenst tot de op de ASV-I vooringestelde waarde. Het resultaat is automatische hydraulische inregeling zonder handmatige ingrepen bij drukveranderingen in het net. Als de ASV-I niet is verbonden met de ASV-P/PV, moet de impulsopening worden afgesloten met de Danfoss afdichtplug 003L8174.
Technische parameters:
De ASV-I wordt altijd in de aanvoer (aanvoerleiding) van de geregelde tak gemonteerd. De bijbehorende verschildrukregelaar ASV-PV of ASV-P wordt juist in de retour geïnstalleerd. Verwisseling van de montagepositie zou de werking van de hydraulische inregeling verstoren.
Nee, de ASV-I kan ook worden gebruikt als zelfstandige inregel- en afsluiter zonder verbinding met de ASV-P/PV. In dat geval moet de impulsopening echter worden afgesloten met een Danfoss afdichtplug (code 003L8174), anders zal er warmteoverdrachtsvloeistof lekken. Automatische hydraulische inregeling – dus regeling van de verschildruk – is alleen beschikbaar in combinatie met de ASV-PV of ASV-P.
Het debiet wordt vooringesteld met de inregelspindel op het afsluiterhuis. De afsluiter wordt eerst gesloten, daarna wordt door verdraaien van het bedieningselement de gewenste waarde volgens de schaal ingesteld. De exacte instelmethode en het sizingdiagram voor de ASV-I DN 15–50 zijn opgenomen in de technische datasheet van Danfoss voor de ASV-serie.
Op beide meetnippels die direct op het afsluiterhuis zijn aangebracht, wordt een verschildrukmeter aangesloten – bijvoorbeeld de Danfoss PFM 2000. Aan de hand van de gemeten verschildruk en het sizingdiagram van de ASV-I kan het werkelijke debiet in de tak worden afgelezen, zonder demontage van de afsluiter of onderbreking van de werking van het systeem.
De maximale bedrijfsdruk van de ASV-I DN 20 is 16 bar (PN 16), de testdruk 25 bar. De toegestane verschildruk over de afsluiter is 10–150 kPa. Het bedrijfstemperatuurbereik is –20 tot 120 °C, waardoor de afsluiter zowel geschikt is voor lagetemperatuurkoelsystemen als voor klassieke verwarmingssystemen met hogere temperatuur.
