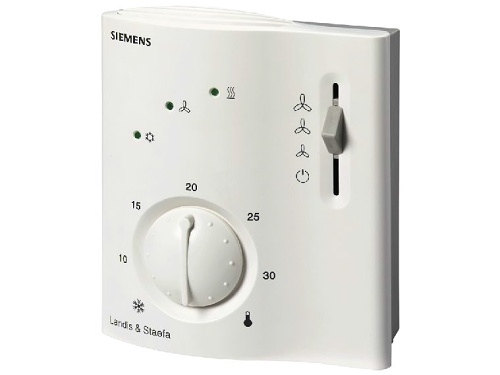

Elektronische temperatuurregelaar RCC 20 voor 2-pijps fan-coil units met elektrische bijverwarming. De regelaar is uitgerust met een draaiknop voor het instellen van de gewenste temperatuur, een schakelaar en status-LED's.

Toepassing

• Regeling van de kamertemperatuur in ruimtes die verwarmd of gekoeld worden door tweepijps fan-coil units.
• Tweepuntsregeling van de klep en bediening van een 3-snelheden ventilator.
• Aan/uit elektrische verwarming.

De regelaar is geschikt voor gebruik in systemen met automatische sequentieomschakeling van verwarming/koeling en in systemen met continu bedrijf in verwarmings- of koelingssequenties.

Functies

Met behulp van een ingebouwde temperatuursensor of via een extra temperatuursensor (QAH 11.1) verkrijgt de regelaar informatie over de actuele temperatuur en zorgt hij voor de regeling van de temperatuur naar de gewenste waarde. De regeling vindt plaats door middel van een tweepuntsregeling van de aandrijving van de regelklep (open/dicht).

Bedrijfsmodi

Ventilatorbedrijf - geregeld door uitgang Q1, Q2 of Q3 afhankelijk van de gekozen snelheid. Als er oververhitting optreedt door elektrische verwarming, blijft de ventilator nog 30 seconden draaien na het uitschakelen van de verwarming (de LED van de ventilator knippert).

Verwarming/koeling bedrijf - openen of sluiten van de verwarmings- of koelingsklep als de ingestelde waarde daalt of stijgt.

Aanzuigtemperatuur - de RCC 20 regelaar kan regelen op basis van de gemeten kamertemperatuur of op basis van de aanzuigtemperatuur van de fan-coil. Omschakeling vindt plaats na aansluiting van de kabeltemperatuursensor QAH 11.1.

Automatische omschakeling - externe sensor QAH 11.1 + ARG 86.3 (changeover) meet de watertemperatuur en kiest automatisch de verwarmings- of koelingsmodus op basis van de gemeten waarde.

Normaal bedrijf - verwarmings- of koelingssequentie met automatische omschakeling en met handmatig ingestelde ventilatorsnelheden III, II of I. In deze modus reageert de regelaar op de ingestelde gewenste temperatuurwaarde.

Vorstbeschermingsmodus - bij een daling van de temperatuur onder 8 °C opent de regelaar de verwarmingsklep en draait de ventilator op de ingestelde snelheid.

Energiebesparende modus - de verwarmingswaarde in de energiebesparende modus is 16 °C en de waarde voor koeling is 28 °C.

​
