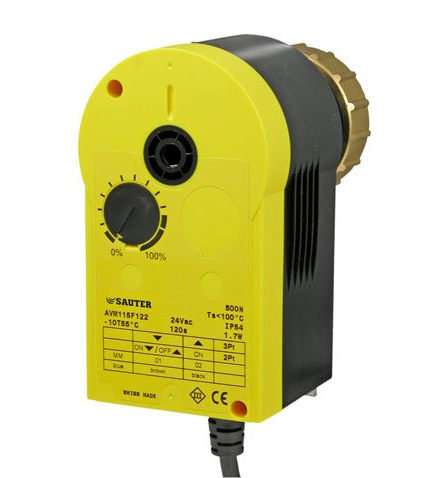

Servomotor voor regelventielen met een discontinue uitgang. De aandrijving bestaat uit een tweedelige behuizing van zelfdovend plastic en een synchrone motor die besturings- en uitschakel-elektronica, een onderhoudsvrije overbrenging en een magnetische koppeling bevat. Elektronische sensoren bewaken of de aandrijving zich niet in de eindpositie bevindt, een tijdschakelaar maakt het mogelijk de motor na een bepaalde tijd uit te schakelen. De montage met de klep wordt verzekerd door een kunststof console en een messing wartelmoer. De aandrijving kan in posities worden geïnstalleerd: rechtopstaand verticaal tot horizontaal.

Eigenschappen

• tweepunts- of driepuntsbesturing (2/3P)
• voeding 24 VAC
• max. mediumtemperatuur 100 °C
• omgevingstemperatuur -10...55 °C
• omgeving vochtigheid 5...95 % r.v.
• beschermingsgraad IP54
• reactietijd 200 ms
• slag 8 mm
• omschakelbare kracht 250 N
• omschakeltijd 120 s

Functie

Bij aansluiting van de servomotor op de spanning, begint de aandrijving op de klep in te werken via het verbindingsstuk (stang).

Bij tweepuntsbesturing:

• Bij spanning op de blauwe draad (MM/N) en de bruine draad (01) schuift de stang uit en opent de klep
• Bij spanning op de blauwe draad (MM/N) en het loskoppelen van de bruine draad van de spanning (01) schuift de stang in en sluit de klep

Bij tweepuntsbesturing staat de zwarte draad altijd onder spanning.

Bij driepuntsbesturing:

• Bij spanning op de blauwe draad (MM/N) en de bruine draad (01) schuift de stang uit en opent de klep
• Bij spanning op de blauwe draad (MM/N) en de zwarte draad (02) schuift de stang in en sluit de klep

De verandering van de richting van de slag bij driepuntsbesturing vindt plaats door het verwisselen van de aansluitingen van de draden.

Geschikt voor kleppen van de typenreeksen:

• VXN/BXN
• VUD/BUD
• VUE/BUE
