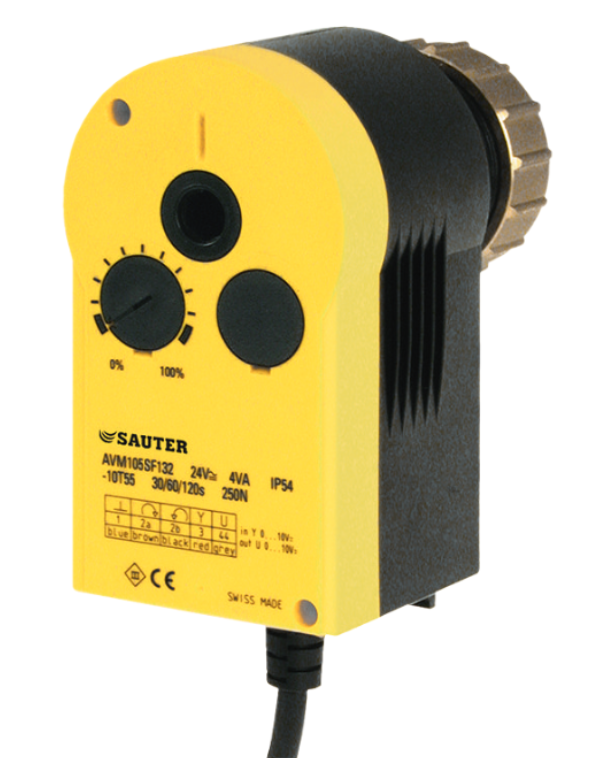

Servomotor voor 2-weg en 3-weg kleppen met continue of discontinue uitgang. De aandrijving bevat een stappenmotor die wordt aangestuurd door een elektronische eenheid SUT (Sauter Universal technology) en beschikt over een onderhoudsvrije overbrenging en elektronische uitschakeling afhankelijk van de kracht. Herkent automatisch het gebruikte stuursignaal (continu/geschakeld). Het is mogelijk om een lineaire of een gelijkwaardige karakteristiek in te stellen. De aandrijving past zich automatisch aan de slagwaarde van de klep aan. Voor de montage is een messing moer beschikbaar. Installatie is mogelijk van rechtopstaande verticale tot horizontale positie.

Eigenschappen

• voeding 24 VAC/VDC
• max. mediumtemperatuur 100 °C
• omgevingstemperatuur -10...55 °C
• omgeving vochtigheid 5...95 % r.v.
• beschermingsgraad IP54
• reactietijd 200 ms
• slag 8 mm
• omschakelbare kracht 250 N
• omschakeltijd 35/60/120 s

Functie

Afhankelijk van de aansluitwijze kan de aandrijving worden gebruikt als continu 0...V, als 2P of als 3P.

Als 2P

De aandrijving wordt gevoed door de blauwe (MM) en zwarte (02) draad. Bij aansluiting van de bruine (01) draad opent de regelklep van de klep. Als de spanning wordt losgekoppeld, schakelt de aandrijving naar de tegenovergestelde eindpositie en sluit de klep. Het wordt aanbevolen om ongebruikte draden (03, 05) te isoleren om contact met andere draden te voorkomen.

Als 3P

De aandrijving wordt gevoed door de blauwe (MM) en bruine (01) draad, of de blauwe (MM) en zwarte (02) draad. Via de stang werkt het op de klep en opent de klep bij spanning op de bruine draad. Als het circuit wordt gesloten via de zwarte draad, sluit de aandrijving de klep. Bij overbelasting of als de aandrijving zich in de eindposities bevindt, wordt de motor elektronisch losgekoppeld. Het wordt aanbevolen om ongebruikte draden (03, 05) te isoleren om contact met andere draden te voorkomen.

Als continu 0...10 V

De aandrijving wordt aangestuurd door een geïntegreerde positieregelaar afhankelijk van het signaal y.

Werkingsrichting 1: spanning op de bruine (01) draad - bij een stijgend stuursignaal schuift de stang uit en opent de klep.

Werkingsrichting 2: spanning op de zwarte (02) draad - bij een stijgend stuursignaal schuift de stang in en sluit de klep.

Het startpunt en het bereik van het stuursignaal zijn permanent ingesteld. Voor het instellen van deelbereiken is er accessoire beschikbaar waarmee de verandering van het bereik en de richting van het stuursignaal kan worden ingesteld.

Na handmatige afstelling of in geval van stroomuitval langer dan 5 minuten, stelt de aandrijving zichzelf automatisch opnieuw in (AVM105 35 s, AVM115 60s).

Na het aanleggen van spanning beweegt de stappenmotor naar de eindpositie van de klep en sluit deze. Afhankelijk van de stuursignaalspanning kan dan elke slag tussen 0 en 8 mm worden bereikt.

Als het stuursignaal in werkingsrichting 1 wordt onderbroken, sluit de klep volledig.

Geschikt voor 2-weg en 3-weg kleppen van de volgende series:

• VUN/BUN
• VUD/BUD
• VUE/BUE
