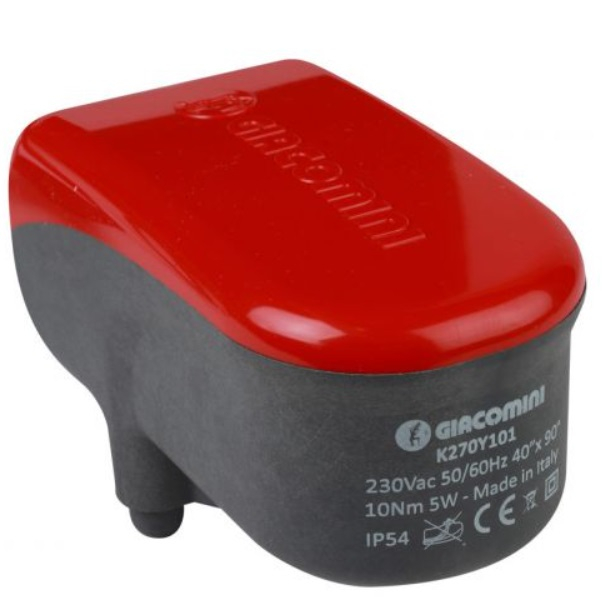

De motor voor zoneventielen dient voor het bedienen van de zoneventielen R276, R277, R278, R279 en R279D. Deze motor is uitgerust met een eindschakelaar en biedt een betrouwbare en efficiënte oplossing voor de regeling van ventielen in verschillende toepassingen.

De installatie van de motor is mogelijk in zowel verticale als horizontale positie. Bij horizontale montage moet de motor altijd boven het ventiel zijn. De motor is bedoeld voor een droge en beschermde omgeving, waar hij gemakkelijk toegankelijk is voor onderhoud. Bedek de motor niet met isolatiematerialen.

Technische specificaties:

• Voeding: 230 Vac - 50 Hz
• Bedieningswijze: AAN/UIT
• Draaihoek: 90°
• Hersteltijd: 40 s
• Max. koppel: 10 Nm

Overige eigenschappen:

• Vermogen: 5,5 W
• Hulp-eindschakelaar: 6 (1) A
• Beschermingsklasse: II
• Isolatieklasse: IP54
• Bedrijfstemperatuur: -5–55 °C

Afmetingen:

• A: 118 mm
• B: 59 mm
• C: 64 mm
• D: 71 mm

De elektrische aansluiting omvat de volgende draadkleuren: blauw (neutraal), bruin (fase), zwart (bediening) en groen/rood (hulpcontact - eindschakelaar). Zorg ervoor dat de voeding is uitgeschakeld voordat u aansluit, en controleer na aansluiting de juistheid van de elektrische aansluiting en de spanning.
