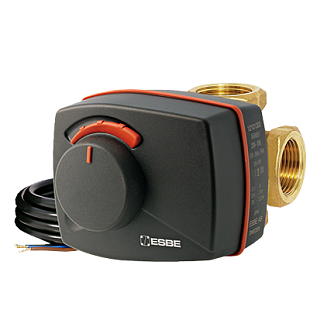

De set ESBE VRG131 + ARA661 combineert een driewegmengklep DN20 Rp ¾" en een 230 V-aandrijving voor verwarmings- en koelsystemen. Kvs 4, looptijd 120 s, koppel 6 Nm. Meer informatie
Standaardlevering: 3-4 werkdagen. Spoedlevering: 1-2 werkdagen
| Aansluiting | Inwendige schroefdraad |
| Aansluitmaat | 3/4" |
| Bedieningswijze | 3-punts |
| Debiet kvs | 4 m3/h |
| Druk | PN 10 |
| IP-bescherming | IP 41 |
| Mediumtemperatuur | -10...110 °C |
| Nominale diameter | DN 20 |
| Type afsluiter | Drieweg |
| Voeding | 240 VAC |
| Gewicht | 0.94 kg |
ESBE VRG131 + ARA661 is een roterende unit – een driewegmengklep en elektrische aandrijving geleverd als voorgemonteerde set in één verpakking. De klep VRG131 DN20 met binnendraad Rp ¾" en Kvs 4 regelt de temperatuur door menging, de aandrijving ARA661 op 230 V stuurt deze aan met een 3-punts signaal vanuit de regelaar.
De unit is bedoeld voor meng- of omschakelbedrijf in verwarmings- en koelsystemen – typisch voor de regeling van de temperatuur van cv-water in ketelruimtes van eengezinswoningen en kleinere gebouwen. De ontzinkingsbestendige messing klep (DZR) werkt met cv-water volgens VDI 2035, met een water/glycolmengsel tot 50% en met water/ethanol tot 28%. De aandrijving kan worden gecombineerd met elke regelaar met 3-punts uitgang, bijvoorbeeld een weersafhankelijke regelaar van een ketel of warmtepomp.
De driewegklep van ontzinkingsbestendig messing heeft een interne lekkage van minder dan 0,05% van het debiet bij mengen en minder dan 0,02% bij omschakelen. Drukklasse PN10, werkdruk 1 MPa, mediumtemperatuur van -10 °C tot +110 °C (kortstondig tot +130 °C). De regelverhouding Kv/Kv min is 100, waardoor de klep ook kleine debieten nauwkeurig regelt.
De compacte aandrijving met een koppel van 6 Nm en een looptijd van 120 s over 90° werkt stil en betrouwbaar. Voeding 230 V AC, opgenomen vermogen 5 VA, beschermingsgraad IP41, beschermingsklasse II. Door de knop aan de voorzijde van de behuizing uit te trekken en te draaien, kan de klep op elk moment handmatig worden bediend – bijvoorbeeld bij uitval van de regeling. De aandrijving kan worden uitgebreid met een hulpschakelaar, die in elke gewenste positie kan worden ingesteld.
Technische parameters van de set (art.nr. 13020700):
De regelaar stuurt de aandrijving een open / dicht / stop-signaal (SPDT). Daardoor kan de aandrijving in elke willekeurige positie binnen het werkbereik van 90° stoppen en de gewenste mengverhouding instellen.
Ja. Aan de voorzijde van de behuizing van de aandrijving zit een knop die, na uittrekken en draaien, de aandrijving in handmatige modus zet en het mogelijk maakt de klep in elke gewenste stand in te stellen.
Cv-water volgens VDI 2035, water/glycolmengsel max. 50% of water/ethanol max. 28%. Mediumtemperatuur -10 °C tot +110 °C, kortstondig tot +130 °C.
Ja. De aandrijving ARA661 (12101300) vervangt het oudere art.nr. 12001400 en de klep VRG131 (11600800) vervangt art.nr. 11000700. De inbouwmaten voor kleppen uit de series VRG100, VRG200, VRG300, VRB100 en VRH100 blijven behouden.
Ja, de hulpschakelaar is beschikbaar als optionele set en kan in elke gewenste positie worden ingesteld. Als alternatief is er de variant ARA662 met voorgemonteerde schakelaar (schakelbelasting 6(3) A, 230 V AC).
