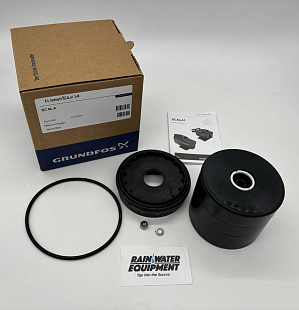

Set hydraulisch deel voor Grundfos SCALA1 3-45 230/50 (99742572)

Set hydraulisch deel voor Grundfos SCALA1 3-45 230/50 (99742572)

Set hydraulisch deel voor Grundfos SCALA1 3-45 230/50 (99742572)

GRUNDFOS
  • Productcode: 99742572
  • EAN: 5713833654788
  • Fabrikantcode: 99742572
  • Garantie: 2 jaar

De set hydraulische onderdelen voor de Grundfos SCALA1 3-45 (230 V / 50 Hz) bevat waaiers, diffusers, bussen, een borgmoer en afdichtingen voor een complete renovatie van de hydrauliek van de pomp. Meer informatie

  • Beschikbaarheid

    Op bestelling

  • Out of stock
Prijs exclusief BTW € 53,00
Prijs inclusief BTW 21 % € 64,13
− +

Trustpilot

Parameters en catalogi

Voeding 240 VAC
Gewicht 0.95 kg

Set hydraulisch deel Grundfos SCALA1 3-45 (99742572) is een originele serviceset met alle belangrijke onderdelen van het hydraulische blok van de SCALA1 3-45-pomp voor voeding 230 V / 50 Hz. Met deze set kunnen versleten of beschadigde hydraulische componenten volledig worden vervangen zonder dat een volledig nieuwe pomp hoeft te worden aangeschaft.

Voor wie is de set bedoeld

De set is bedoeld voor servicemonteurs en vaktechnici die een revisie of reparatie uitvoeren aan de Grundfos SCALA1 3-45 huishoudpomp. U gebruikt deze bij vervanging van de hydrauliek na mechanische beschadiging, slijtage van de waaiers of een storing veroorzaakt door verontreinigingen in het water. Dankzij de originele Grundfos-onderdelen is de volledige functionaliteit van de pomp na de service-ingreep gewaarborgd.

Set hydraulisch deel Grundfos SCALA1 3-45 – inhoud van de verpakking

Inhoud van de set (art.nr. 99742572):

  • Pos. 3 – Einddiffusordeksel: 1 st.
  • Pos. 4a – Waaierdiffusor: 3 st.
  • Pos. 4 – Diffusorhuis van de waaier: 3 st.
  • Pos. 44 – Huis van de eerste trap: 1 st.
  • Pos. 44a – O-ring: 1 st.
  • Pos. 66 – Ring ∅17×1,6 (RVS): 1 st.
  • Pos. 67 – Borgmoer M8: 1 st.
  • Pos. 37 – O-ring: 1 st.
  • Pos. 45 – Voorste waaierbus: 3 st.
  • Pos. 45a – Achterste waaierbus: 3 st.

Veelgestelde vragen

Set 99742572 is uitsluitend bedoeld voor het model Grundfos SCALA1 3-45 met voeding 230 V / 50 Hz. Gebruik deze niet voor andere uitvoeringen (3-25, 5-25, 3-35, 5-55) en ook niet voor Noord-Amerikaanse versies op 115 V / 60 Hz – daarvoor gelden andere artikelnummers met een ander aantal hydraulische trappen.

Nee. Set 99742572 bevat alleen onderdelen van het hydraulische blok (waaiers, diffusoren, bussen, borgmoer en O-ringen). De asafdichting moet apart worden besteld onder nr. 99742574, het membraan van het expansievat onder nr. 99743164 en de complete O-ringenset onder nr. 99742581.

Voordat met de demontage wordt begonnen, moet de voeding worden losgekoppeld, moeten de afsluiters aan beide zijden van de pomp worden gesloten en moet het systeem drukloos worden gemaakt. Bij de montage wordt aanbevolen de asafdichtingen met zeepsop te smeren en de O-ringen met ROCOL SAPPHIRE Aqua-Sil. De borgmoer op de as wordt vastgezet met een aanhaalmoment van 8 Nm, de schroeven van het hydrauliekdeksel eveneens met 8 Nm. De procedure is gedetailleerd beschreven in de servicehandleiding SCALA1 SI.

Typische symptomen zijn een daling van de druk of het debiet terwijl de motor verder normaal functioneert, een verhoogd geluidsniveau van de pomp of zichtbare beschadiging van de waaiers na demontage van het deksel. De exacte diagnoseprocedure staat beschreven in de sectie „Fault finding" van de servicehandleiding SCALA1 SI (beschikbaar via de QR-code op het typeplaatje van de pomp).
