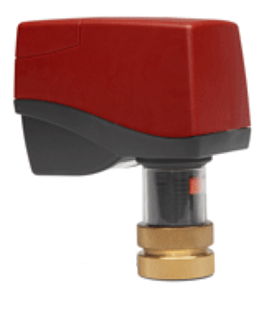

Slagservomotor IMI TA-MC15-C/24 voor gecombineerde regel- en inregelafsluiters TBV-C/-CM/-CMP DN 15–25. Aansturing 0(2)–10 V of 3-punts, 24 V AC/DC, 200 N. Meer informatie
Op bestelling
| Aansluitmaat | M30 x 1,5 |
| Bediening | 2...10 V, 0...10 V |
| Bedrijfstemperatuur | 0...50 °C |
| Heffingskracht | 200 N |
| Hulpcontact | Nee |
| Insteltijd | 72 s |
| IP-bescherming | IP 40 |
| Kabellengte | 1,5 m |
| Noodfunctie | Nee |
| Slag | 4,8 mm |
| Voeding | 24 VDC, 24 VAC |
| Gewicht | 0.18 kg |
IMI TA-MC15-C/24 is een elektromechanische lineaire servoaandrijving met een sluitkracht van 200 N en een ventielaansluiting via een gekartelde messing moer M30x1,5. De aandrijving wordt gevoed met 24 V AC/DC en kan traploos worden aangestuurd met een 0(2)–10 V-signaal of via 3-puntsregeling. Hij is bedoeld voor de bediening van gecombineerde inregel- en regelafsluiters en geselecteerde IMI-regelafsluiters.
De fabrikant specificeert de aandrijving voor gecombineerde inregel- en regelafsluiters van de IMI TA-series TBV-C, TBV-CM en TBV-CMP in de afmetingen DN 15–25, en daarnaast voor Multi-V-afsluiters en driewegafsluiters van IMI Heimeier. De aandrijving wordt toegepast in verwarmings- en koelsystemen van gebouwen, waar hij het debiet regelt op basis van een signaal van de bovenliggende regeling. De aandrijving is bedoeld voor binneninstallaties. In koelsystemen moeten zowel de afsluiter als de leidingen worden geïsoleerd om condensvorming te voorkomen.
De 24 V-uitvoering accepteert een traploos regelsignaal van 0(2)–10 V DC (ingangsweerstand ca. 20 kΩ) of een 3-puntssignaal. De signaalrichting en het beginpunt worden ingesteld met microschakelaars direct in de aandrijving. Bij 3-puntsregeling kan de bewegingsrichting worden omgekeerd door de stuurdraden op klemmen 2 en 3 te verwisselen.
De aandrijving schakelt in de eindstanden uit afhankelijk van de belasting, waardoor zowel de afsluiter als de aandrijving tegen overbelasting worden beschermd. De beveiliging tegen vastlopen van de afsluiter kan bij de 24 V-uitvoering worden geactiveerd met een interne microschakelaar. De positie wordt aangegeven door een oranje indicator. Na het loskoppelen van de voeding kan de afsluiter handmatig worden versteld met een 4 mm inbussleutel. De behuizing van de aandrijving is zonder schroeven bevestigd en de parameters worden zonder programmering ingesteld.
Technische parameters:
De fabrikant vermeldt compatibiliteit met gecombineerde IMI TA-afsluiters TBV-C, TBV-CM en TBV-CMP in de afmetingen DN 15–25 en met Multi-V-afsluiters en driewegafsluiters van IMI Heimeier. De aandrijving wordt met een M30x1,5-moer op de afsluiter aangesloten. Voor afsluiters uit andere series kunnen adapters nodig zijn.
De uitvoering TA-MC15-C/24 (61-015-011) maakt zowel traploze 0(2)–10 V-regeling als 3-puntsregeling mogelijk en beschikt over een activeerbare beveiliging tegen vastlopen van de afsluiter. De 230 V-uitvoering (61-015-012) ondersteunt alleen 3-puntsregeling. De sluitkracht en de aansluiting op de afsluiter zijn bij beide uitvoeringen gelijk.
De aandrijving kan zowel verticaal als horizontaal worden gemonteerd. De fabrikant staat geen montage ondersteboven onder de afsluiter op een horizontale leiding toe. Boven de aandrijving moet ongeveer 50 mm vrije ruimte worden aangehouden.
Ja. Na het loskoppelen van de voeding kan de aandrijving met een 4 mm inbussleutel worden verdraaid. De actuele positie wordt aangegeven door de oranje indicator op de aandrijving.
De aandrijving met beschermingsgraad IP40 is bedoeld voor binneninstallaties. Voor gebruik buitenshuis moet overleg met de fabrikant plaatsvinden. In koelsystemen is de aandrijving toepasbaar, maar de afsluiter en de leidingen moeten tegen condensvorming worden geïsoleerd.
