Parameters en catalogi

Detector type	Stationair
Gastype	O2-Zuurstof
IP-bescherming	IP 65
Uitgangssignaal	ModBus RS485, 3x SPDT relais, 2x analoge uitgang 4-20 mA
Uitrusting	Sirene 85dB, LED
Voeding	240 VAC
Gewicht	0.50 kg

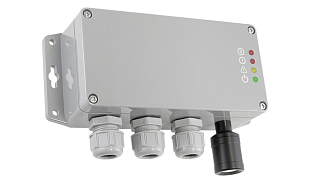

E2639-O2-5Y is een detector voor het bewaken van hoge zuurstofconcentraties in de lucht. Het apparaat is uitgerust met een temperatuurgecompenseerde sensor, die zorgt voor betrouwbare detectie en stabiele metingen, en is ondergebracht in een wandbehuizing met beschermingsgraad IP65. De E2639 beschikt over drie SPDT-relais met een maximale belasting van 250VAC 5A. Twee relais dienen voor de zogeheten tweetrapsdetectie. Het derde relais signaleert een sensorfout. Voor communicatie met bovenliggende systemen is een digitale RS485-interface Modbus RTU aanwezig, aangevuld met twee analoge uitgangen 4–20 mA. Daarnaast is het apparaat voorzien van vier leds en een akoestische signalering, die de bediening direct ter plaatse waarschuwen wanneer de ingestelde grenswaarde wordt overschreden – zonder dat een extern besturingssysteem hoeft te worden bewaakt.

Gebruikelijke toepassingen

De E2639-O2-detector is bedoeld voor het bewaken van zuurstof in omgevingen zoals industriële installaties, laswerkplaatsen, tankstations, chemische laboratoria, scheepsruimten, tunnels en andere gesloten of slecht geventileerde ruimten, waar een gevaarlijke daling of juist een overmatige stijging van de O₂-concentratie kan optreden.

Zuurstof (O₂)

Zuurstof is een kleurloos en geurloos, maar levensnoodzakelijk gas dat ongeveer 21% van het volume van de aardatmosfeer uitmaakt. Het is onmisbaar voor de ademhaling van mensen en dieren en essentieel in veel chemische en verbrandingsprocessen. Hoge zuurstofconcentraties kunnen het brandrisico verhogen, terwijl een tekort levensbedreigend kan zijn. Daarom is het bewaken van de zuurstofconcentratie in gesloten of industriële ruimten van cruciaal belang voor het waarborgen van de veiligheid.

Slimme communicatie – ideaal voor brandmeldinstallaties

De E2639-detector combineert de voordelen van een autonoom veiligheidselement en een intelligente communicatieknooppunt. Hij is ontworpen voor probleemloze samenwerking met brandmeldsystemen (EPS) en biedt een breed scala aan uitgangen voor uitgebreide aansturing:

Autonomie: 3× potentiaalvrije SPDT-relais voor directe aansturing van installaties of het veilig uitschakelen van het systeem.
Connectiviteit: Dubbele RS485 Modbus RTU-interface voor digitale export van meetgegevens in realtime naar het bovenliggende systeem (BMS).
Regeling: 2× analoge uitgang 4–20 mA bedoeld voor nauwkeurige regeling van de frequentieregelaar van de ventilatie.

Eenvoudige installatie

De E2639 is uitgerust met drie M20-kabelwartels en een dubbele klemmenstrook voor Modbus RTU. De dubbele Modbus RTU-klemmen helpen bij en versnellen de aansluiting van de bus voor uitlezing naar het bovenliggende systeem. Geen gedoe meer met het invoeren van twee aders in één klem. Dankzij de M20-wartels kunnen alle benodigde uitgangen eenvoudig worden aangesloten.

Fabrieksinstellingen:

Meetbereik: 0...25 %vol O2
ALARM1 (RE1): 18 %vol O2
ALARM2 (RE2): 19 %vol O2
ALARM3 (RE3): sensorfout
- Automatische alarmreset na ventilatie

Analoge uitgangen: 4-20mA = 0...25 %vol O2
Modbus RTU-adres: Baudrate 9600, Parity None, Stop bits 1, Slave ID 1

Belangrijkste kenmerken

Sensortype: Elektrochemische sensor met lange levensduur
Meetbereik: 0...25 %vol O2
Resolutie: 0.01% vol O2
Responstijd T90: < 10 s
Aanbevolen interval voor herkalibratie: 6 maanden
Geschatte levensduur van de sensor: > 5 jaar
1 jaar garantie op de sensor zelf (2 jaar op het volledige apparaat, met uitzondering van de sensor)

Kalibratieprotocol

Bij elke detectorverpakking is een origineel kalibratieprotocol van de fabrikant in het Engels inbegrepen, dat de nauwkeurigheid en juistheid van de meting bij het verlaten van de fabriek bevestigt.
