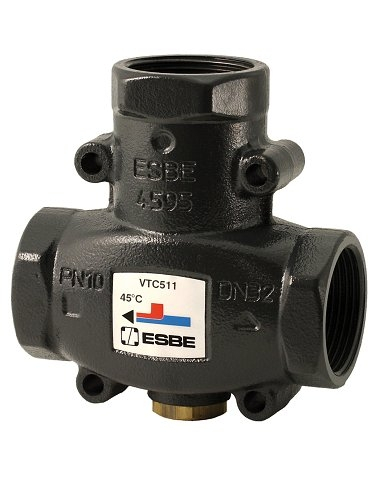

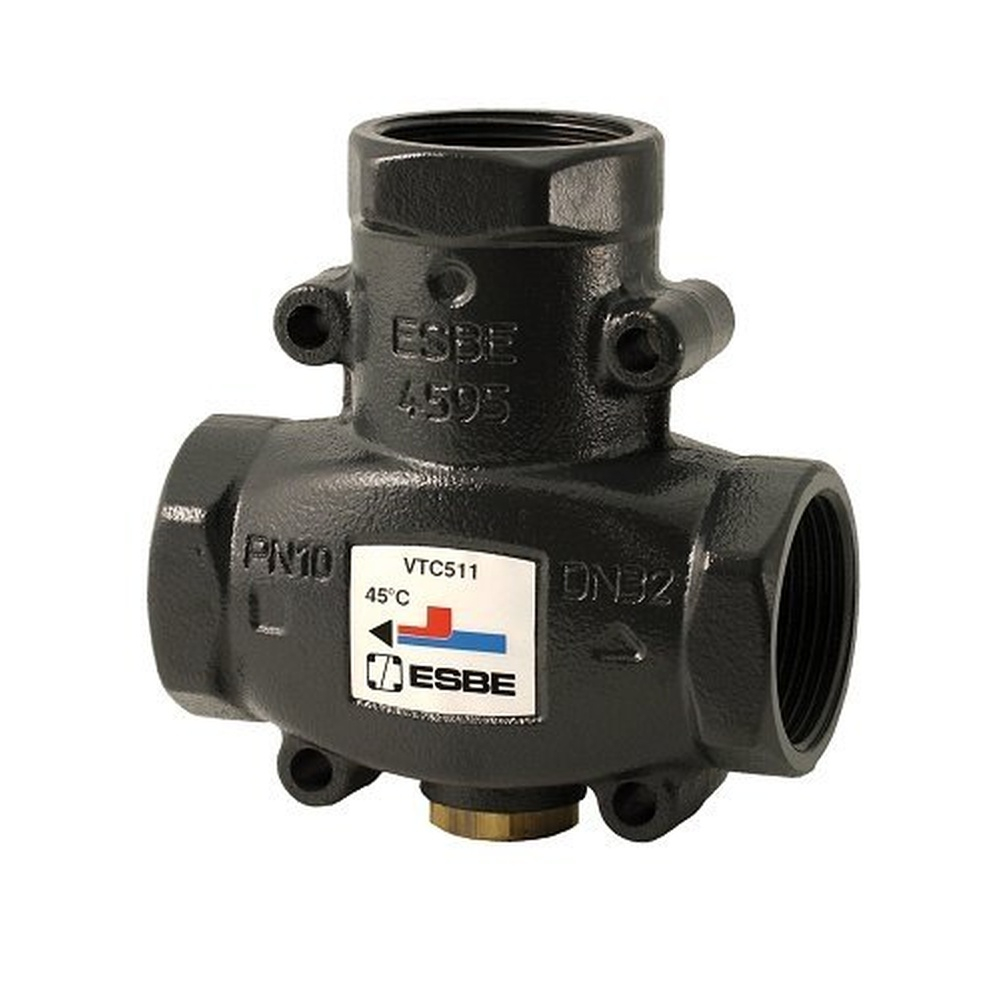

De thermostatische vulklep VTC500 wordt gebruikt voor het vullen van buffervaten en vooral voor de bescherming van de ketel tegen laagtemperatuurcorrosie tot een vermogen van 150 kW. Het constant handhaven van een hogere retourtemperatuur betekent een hogere efficiëntie van de ketel, minimalisatie van teervorming en maximale verlenging van de levensduur van de ketel. Het is aan te raden de thermostatische vulklep te installeren op de retourleiding naar de ketel, of eventueel voor het vullen van buffervaten.

Toepassing

• Verwarming

Het glycolgehalte in het medium is max. 50%. Bij gebruik van een glycolconcentratie in het bereik van 30-50% wordt de doorstroming met ca. 30-40% verminderd en verandert ook de thermische geleidbaarheid.

Functie van de klep

De thermostatische klep kan worden gebruikt als verdeel- of mengklep. De klep bevat een thermostatische cartridge die de ingang A opent bij de temperatuur van het gemengde water aan de uitgang AB van de gegeven °C. Als de temperatuur bij ingang A de nominale openingstemperatuur met 10 °C overschrijdt, wordt ingang B volledig gesloten. Het wordt aanbevolen om kogelafsluiters in de toepassing te gebruiken om eventueel onderhoud te vergemakkelijken.

Onderhoud en service

De thermostatische vulklep VTC 500 vereist geen speciaal onderhoud bij gebruik onder normale omstandigheden. Voor alle hoofdonderdelen van de klep zijn vervangende onderdelen beschikbaar. Het vervangen van een onderdeel kan worden uitgevoerd zonder dat de klep uit de toepassing hoeft te worden verwijderd. De thermostatische cartridge kan zonder problemen worden vervangen door een cartridge met een andere openingstemperatuur.

Eigenschappen

• Mediumtemperatuur: 0…110 °C
• Lekverlies A - AB: max 1% Kvs
• Lekverlies B - AB: max 3% Kvs
• Max. drukverschil bij mengen 1 bar / bij verdelen 0,3 bar
