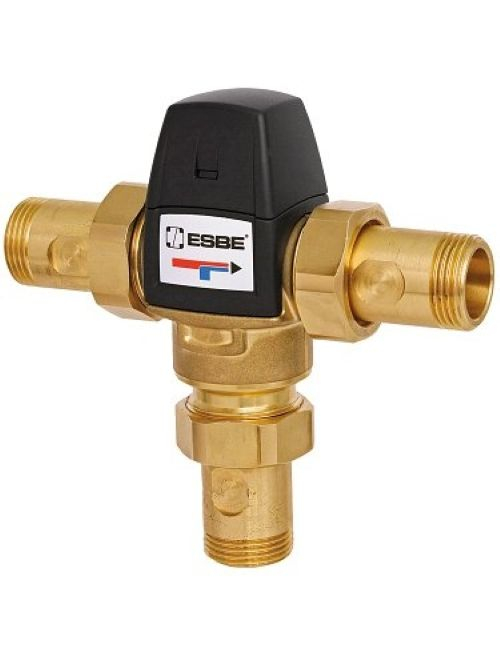

De thermostatische mengkraan ESBE serie VTA 520 is een geschikt onderdeel voor universeel gebruik in toepassingen voor installatie van warm tapwater uitgerust met HWC (warmwatercirculatie). Verder is hij geschikt voor kleinere vloerverwarmingssystemen (tot 50m²) in het geval dat u speciale aandacht wilt besteden aan het temperatuurbereik en de doorstroming.

Twee terugslagkleppen voor de invoer van zowel warm als koud water zijn bijgevoegd.

Toepassing

• Distributie van zoet/drinkwater
• Distributie van water met antivriesmiddel (≤ 50% glycolmengsel)
• Gesloten watersysteem

Installatievoorbeeld

Functie van de klep

De thermostatische klep heeft een asymmetrische doorstroomconfiguratie. De gewenste temperatuurinstelling wordt uitgevoerd met een draaiknop onder de bovenste klepafdekking. Verder bevat het een zeer belangrijke anti-verbrandingsfunctie, die bij onderbreking van de koudwaterlevering automatisch de levering van heet water afsluit.

Eigenschappen

• Drukklasse: PN 10
• Werkdruk: 1,0 MPa (10 bar)
• Drukverschil: Mengen, max. 0,3 MPa (3 bar)
• Mediumtemperatuur: max. 95 °C / Tijdelijk max. 100 °C
• Temperatuurstabiliteit: ±4 °C
