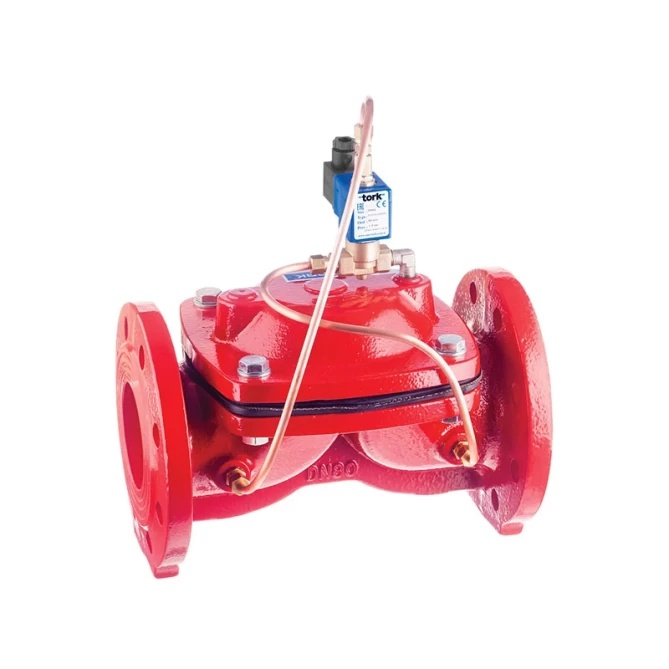

De Tork S1072 DN150 magneetventiel met flensaansluiting is een normaal geopend 2/2-wegventiel voor water en lucht. Servogestuurd, behuizing van grijs gietijzer, NBR-afdichting. Max. druk 6 bar, Kv 450 m³/h. Meer informatie
Op bestelling
| Aansluiting | Flens |
| Aansluitmaat | DN 150 |
| Drukbereik | 1...6 bar |
| Functie | Zonder spanning geopend |
| Medium | Water |
| Nominale diameter | DN 150 |
| Temperatuur | -20...80 °C |
| Voeding | 24 VDC |
| Gewicht | 0.00 kg |
Tork T-GLFA DN150 (S1072.18) is een geflensde magneetklep uit de S1072-serie – normaal open (NO), 2/2-weg, servogestuurd. De klep is bedoeld voor de regeling van de doorstroming van water en lucht in industriële leidingnetten met grote nominale diameters. Aansluiting DN150 met flens, voeding 24 V DC, afdichting NBR.
Kleppen uit de S1072-serie in DN150-uitvoering zijn bedoeld voor industriële water- en luchtleidingen waar een betrouwbare regeling op afstand van de doorstroming in grote diameters vereist is. Toepassingen zijn onder meer te vinden in technologische installaties, brandbeveiligingssystemen, irrigatie- en pompstations, industriële waterbehandelingsinstallaties of luchttechnische distributiesystemen. De klep is normaal open – zonder voeding blijft deze open, en bij spanningsaanleg sluit hij, wat voordelig is in toepassingen waar het wenselijk is dat de mediumstroom bij stroomuitval behouden blijft.
Het klephuis is van grijs gietijzer, de interne delen (kern, veren) zijn van roestvast staal, de zittingen van messing. Het membraan en de afdichtingen zijn van NBR, de schaduwring is van koper. Het servogestuurde werkingsprincipe maakt een betrouwbare werking mogelijk bij een minimale verschildruk van 1 bar en een maximale werkdruk van 6 bar. De Kv-waarde van 450 m³/h zorgt voor een laag drukverlies bij volledige opening. De spoel met isolatieklasse H (180 °C) heeft beschermingsgraad IP65 en is geschikt voor continu bedrijf (ED 100 %). Elektrische aansluiting via standaard connector DIN 43650 (ISO 4400, Form A).
Technische parameters:
Een normaal open klep staat zonder voeding open en de doorstroming van het medium is vrij. Bij spanningsaanleg sluit de klep. Deze uitvoering is geschikt voor toepassingen waar bij uitval van de elektrische voeding de doorstroming niet onderbroken mag worden – bijvoorbeeld in watervoorzieningssystemen, koelcircuits of processen die een continue doorstroming vereisen als veilige uitgangstoestand.
De S1072.18-klep is servogestuurd, wat betekent dat hij voor het openen en sluiten gebruikmaakt van het drukverschil van het medium zelf. De minimale werkingsverschildruk is 1 bar. Als de verschildruk in de leiding onder deze waarde daalt, werkt de klep mogelijk niet betrouwbaar. Voor toepassingen met nul of een zeer lage verschildruk moet een direct werkende klep uit een andere serie worden gekozen.
In het datasheet staat uitdrukkelijk vermeld dat de klep niet bedoeld is voor gevaarlijke vloeistoffen van groep 1 volgens PED. De standaarduitvoering met een huis van grijs gietijzer en NBR-afdichting is geschikt voor proceswater (industriewater) en lucht. Voor drinkwater of agressieve media adviseren wij de certificering te controleren en indien nodig een klep te kiezen met een geschikt huis- en afdichtingsmateriaal (bijvoorbeeld een roestvaststalen uitvoering met EPDM).
De fabrikant geeft aan dat montage in elke positie mogelijk is zonder invloed op de werking van de klep. De aanbevolen positie is echter verticaal met de spoel naar boven – deze positie zorgt voor de beste warmteafvoer van de spoel en minimaliseert het risico op afzetting van verontreinigingen in het zittingsgebied. Voor de klep moet altijd een filter worden geplaatst, omdat de klep gefilterd medium vereist.
Ja, in het datasheet wordt uitdrukkelijk vermeld dat levering met een ATEX (ExProof)-spoel op aanvraag mogelijk is. Voor toepassing in explosiegevaarlijke omgevingen moet bij de bestelling de eis voor een ATEX-spoel worden gespecificeerd, inclusief de betreffende zoneclassificatie. De standaarduitvoering T-GLFA is niet ATEX-gecertificeerd – de certificering heeft uitsluitend betrekking op de spoel, niet op het klephuis.
