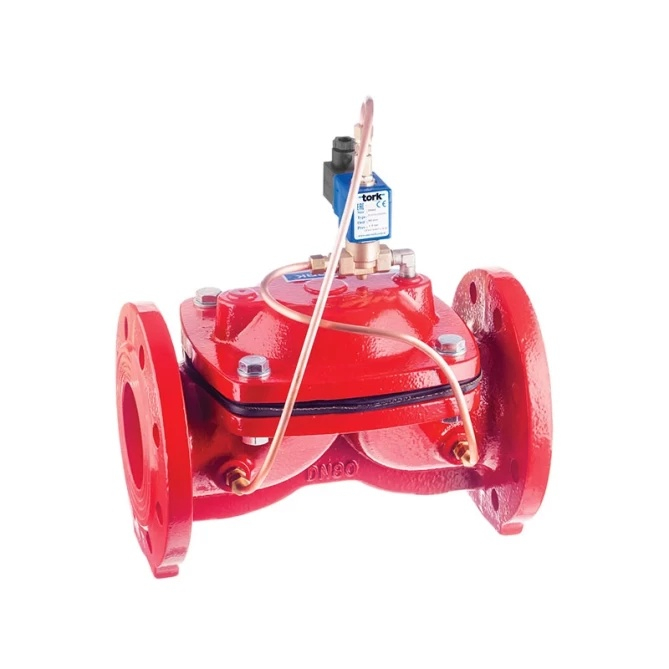

Magneetventiel met flensaansluiting Tork T-GLFA DN200 (S1072.20) voor water en lucht, normaal open, servogestuurd. Huis van gietijzer, afdichting van NBR. Werkdruk 1–6 bar, Kv 800 m³/h. Meer informatie
Op bestelling
| Aansluiting | Flens |
| Aansluitmaat | DN 200 |
| Drukbereik | 1...16 bar |
| Functie | Zonder spanning geopend |
| Medium | Water |
| Nominale diameter | DN 200 |
| Temperatuur | -20...80 °C |
| Gewicht | 0.00 kg |
Tork T-GLFA DN200 (S1072.20) is een flensmagneetventiel uit de S1072-serie voor water en lucht, in normaal open (NO) uitvoering. Het ventiel is 2-weg, servogestuurd en bestemd voor industriële leidinginstallaties met flensaansluiting DN 200. Het wordt geleverd zonder spoel – de spoel moet afzonderlijk worden besteld volgens de gewenste spanning.
Het ventiel is bedoeld voor industriële toepassingen met grote leidingdiameters, waarbij de doorstroming van water of lucht elektromagnetisch moet worden geregeld. Het vindt toepassing in procesleidingen van productiebedrijven, irrigatiesystemen, waterzuiveringsinstallaties, afvalwaterzuiveringen, koelcircuits en andere industriële installaties. De flensuitvoering DN 200 maakt directe inbouw in bestaande leidingtrajecten mogelijk zonder dat verloopstukken nodig zijn.
Het ventielhuis is van gietijzer, de interne delen (kern, buis, veren) zijn van roestvast staal, de zittingen van messing. De membraanafdichting is van NBR. Het servogestuurde principe zorgt voor betrouwbare opening bij een minimale verschildruk van 1 bar. Het ventiel kan in elke positie worden gemonteerd – aanbevolen is verticale montage met de spoel naar boven. Beschermingsgraad IP 65 zorgt voor bestendigheid tegen spatwater. Het medium moet gefilterd zijn (een filter vóór het ventiel wordt aanbevolen).
Technische parameters – S1072.20 DN200:
Een normaal open (NO) ventiel is zonder spanning doorlatend – het medium stroomt vrij door. Zodra de spoel wordt bekrachtigd, sluit het ventiel. Deze uitvoering wordt gekozen waar bij spanningsuitval de doorstroming behouden moet blijven, bijvoorbeeld in noodkoelcircuits of irrigatiesystemen met veiligheidsfunctie.
Een servogestuurd ventiel gebruikt de druk van het medium zelf om het membraan te bedienen – de spoel hoeft daardoor niet de volledige drukkracht in de leiding te overwinnen; een kleine elektromagneet volstaat. Dit brengt wel een minimale verschildruk met zich mee: voor een betrouwbare werking is ten minste 1 bar aan de inlaat nodig. Bij lagere druk of in een drukloos systeem werkt het ventiel mogelijk niet correct.
Het S1072.20-ventiel wordt zonder spoel geleverd – de spoel moet afzonderlijk worden besteld en gekozen op basis van de voedingsspanning van uw installatie. Beschikbare spanningen zijn AC 12 V, 24 V, 48 V, 110 V, 230 V of DC 12 V, 24 V, 48 V, 110 V. De spoelen binnen de Tork S1072/S1082-serie zijn onderling uitwisselbaar. De elektrische aansluiting is standaard DIN 43650 / ISO 4400 Form A. Op aanvraag is ook een ATEX-spoel (explosieveilig) leverbaar.
Ja, de fabrikant geeft aan dat magneetventielen uit de S1072/S1082-serie met een gefilterd medium moeten werken. Verontreinigingen in de vloeistof kunnen het membraan beschadigen of de pilotopening verstoppen, wat tot functiestoring van het ventiel leidt. Wij adviseren om vóór het ventiel een zeefilter (Y-filter of korffilter) te installeren.
De standaarduitvoering van het ventiel heeft geen ATEX-certificering. Op aanvraag kan echter een ATEX-spoel (explosieveilig) worden geleverd, waardoor toepassing in omgevingen met explosiegevaar mogelijk is. De concrete zoneclassificatie en gebruiksvoorwaarden moeten rechtstreeks bij de leverancier worden geverifieerd. Het ventiel is niet bedoeld voor gevaarlijke vloeistoffen van groep 1 volgens de classificatie van drukapparatuur.
