Tussenflens-afsluitklep ABO serie 600 (624T) DN32/40 met schroefdraadgaten, roestvaststalen schijf en EPDM-manchet. Centraal uitgevoerd voor water, verwarming en airconditioning, bediening met hendel. Werkdruk tot 16 bar. Meer informatie
Standaardlevering: 3-4 werkdagen. Spoedlevering: 1-2 werkdagen
| Afdichting | EPDM |
| Bediening | Handhendel |
| Druk | 16 bar |
| Medium | Water |
| Mediumtemperatuur | -10...125 °C |
| Nominale diameter | DN 32 |
| Gewicht | 2.78 kg |

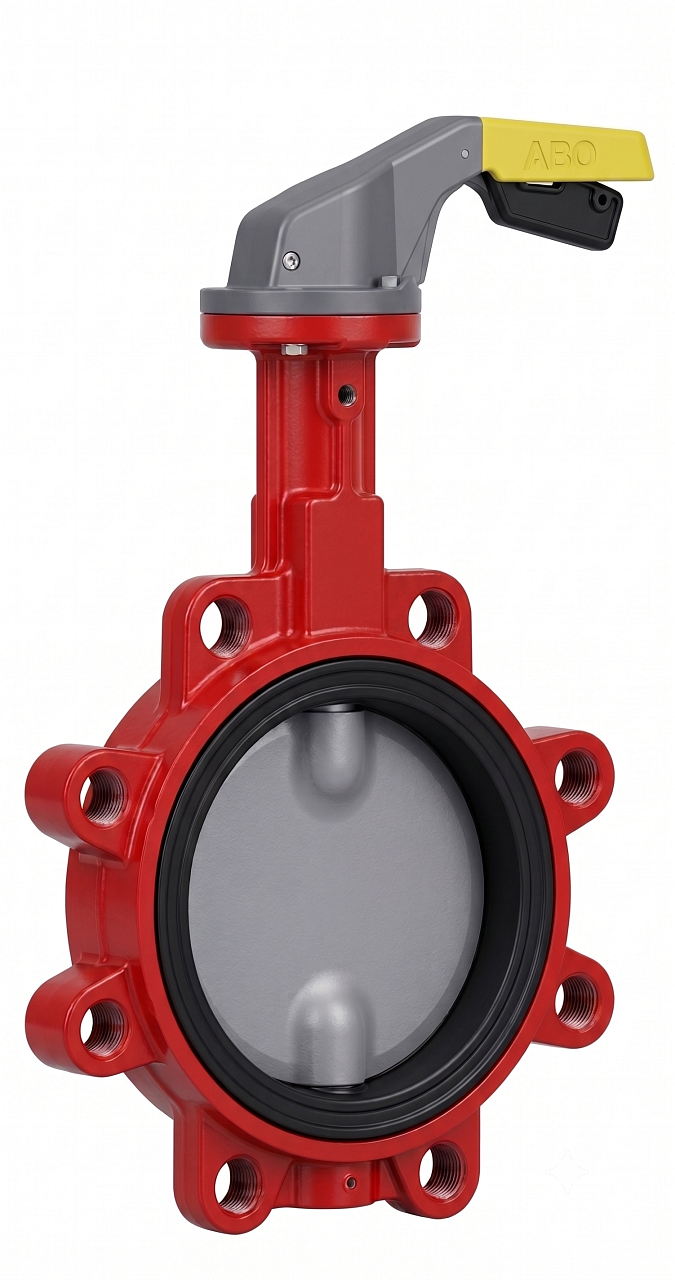

ABO vlinderklep serie 600 – 624T (DN32/40) is een tussenflens gemonteerde centrische afsluitklep met schroefdraadgaten (LUG-uitvoering). Deze dient voor het afsluiten en regelen van de doorstroming in leidingen; de schijf is van roestvast staal 1.4408 (CF8M) en de manchet van EPDM. Geleverd met handhendel.
De klep uit serie 600 wordt gebruikt in installaties voor drinkwater en warm cv-water, in verwarmings-, klimaatregelings- en luchtbehandelingssystemen. De combinatie van een roestvaststalen schijf en EPDM-manchet is geschikt voor water en andere niet-agressieve vloeistoffen. De T-uitvoering met schroefdraadgaten maakt montage aan het leidingeinde en gebruik als eindafsluiter mogelijk, omdat de belasting wordt overgebracht via flensbouten die rechtstreeks in het klephuis worden geschroefd.
De schijf is centrisch gemonteerd op een gedeelde as, die op twee punten is gelagerd. De gedeelde as vermindert de drukverliezen (betere Kv/Cv-waarden) en beperkt het risico op vastzitten na langere stilstand. Het anti-uitblaassysteem van de as en de borgpen van de pen verhogen de bedrijfsveiligheid van de afsluiter.
De hoge hals van het huis volgens de verordening voor thermische installaties maakt isolatie van de leiding mogelijk en beschermt het bedieningselement op de ISO-flens. De bovenflens volgens ISO 5211 maakt directe montage van handbediening mogelijk – de klep wordt geleverd met een aluminium hendel. De bediening kan later worden vervangen door een wormwielkast of worden aangevuld met eindstandmelders.
Technische parameters:
Uitvoering T (LUG) heeft schroefdraadgaten in het huis, waardoor de klep aan het leidingeinde kan worden gemonteerd en als eindafsluiter kan worden gebruikt. Uitvoering B (WAFER) heeft doorlopende gaten en wordt tussen twee flenzen gemonteerd.
De EPDM-manchet is bedoeld voor drinkwater en warm water, verwarming, klimaatregeling en lucht. Het temperatuurbereik van de manchet is –10 °C tot +125 °C. Voor gassen en aardolieproducten is EPDM niet geschikt – daarvoor wordt een NBR-manchet gebruikt.
De klep is geschikt als afsluit- en regelafsluiter. Voor nauwkeuriger smoren van de doorstroming adviseren wij een wormwielkast, die de ingestelde stand vasthoudt dankzij de zelfremmende wormoverbrenging.
Dichtheidsproeven worden uitgevoerd volgens ČSN EN 12266-1 en ISO 5208 (klasse A). De inbouwlengte komt overeen met ČSN EN 558 serie 20 (ISO 5752 serie 20), aansluiting tussen flenzen volgens ČSN EN 1092-1. De productie is in overeenstemming met de richtlijn drukapparatuur 2014/68/EU (module H) en het kwaliteitsmanagementsysteem is gecertificeerd volgens ISO 9001:2015. Certificaten kunnen worden gedownload op de website van de fabrikant.
