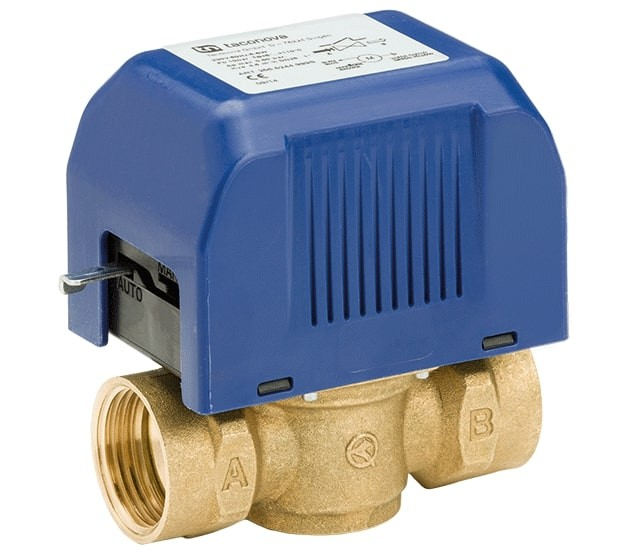

De tweerichtingszoneklep Taconova NovaZone DN 20 is uitgerust met een elektromotor en een terugstelveer voor de controle van circuits in koel-, verwarmings- en airconditioningssystemen. Het regelt de toevoer van het gewenste medium in afzonderlijke zones of systemen met behulp van een hendel voor handmatige bediening. De spindel is afgedicht met een reeks O-ringen. Het stromingsmedium kan water of glycolmengsels zijn.

Eigenschappen

• Voeding 230 VAC
• Debiet 6,2 m3/u
• Druk 10 bar
• Aansluitmaat DN 20

Installatie

• Vrij (naleving van de stromingsrichting van het medium is vereist)

Functie

• De verandering van de klepstand wordt geïnitieerd door een 1-polig contact (bijv. een schakelaar of thermostaat). Zonder voeding brengt de veer de klep terug naar de oorspronkelijke positie, waardoor de klep niet in een tussenpositie kan worden gestopt.

Voordelen

• De schakeltijd is zeer kort, maximaal 20 seconden
• De klep kan handmatig worden bediend met behulp van een zijhendel
• Minimale onderhoudsvereisten
• Zichtbare positie van de klep
• Breed temperatuurbereik van het stromingsmedium van -20 °C tot 160 °C
• Behuizing gemaakt van messing

Technische gegevens elektromotor

• Energieverbruik: 6 W
• Kabellengte: 1 m
• Bedrijfsspanning: 230 V (50Hz)
• Openingsinterval: ca. 12 seconden
• Sluitingsinterval: ca. 5 seconden

Afmetingentabel
