De universele impulsleidingset Danfoss AFP maakt een betrouwbare aansluiting van verschildruksensoren op het leidingsysteem mogelijk. De set is ontworpen als complete accessoireset, compatibel met regelaars en afsluiters uit de AFP-serie van Danfoss. Meer informatie
Op bestelling
| Aansluiting | G 1/4" |
| Gewicht | 0.57 kg |
Universele impulsleidingset Danfoss AFP (003G1391) is een complete accessoireset voor de hydraulische aansluiting van verschildruksensoren op Danfoss-regelaars uit de series AFP, AFQ en PCV. De set zorgt voor een nauwkeurige overdracht van het druksignaal, wat essentieel is voor de correcte regeling van de doorstroming in verwarmingssystemen.
De set wordt toegepast overal waar een betrouwbare verbinding nodig is tussen een verschildrukregelaar en de meetpunten op de leiding. Typische toepassingen zijn stadsverwarmingssystemen, woon- en kantoorgebouwen en industriële objecten. De set is geschikt zowel voor een nieuwe installatie van een AFP/AFQ-regelaar als voor de vervanging van een beschadigde of versleten impulsleiding op een bestaande installatie.
Inhoud en parameters van de set:
Set 003G1391 is bedoeld voor Danfoss-regelaars uit de series AFP, AFP-9, AFPA, AFPB, AFQ, AFPQ, AFPQ4, AFQM en PCV — dus zowel voor verschildrukregelaars als voor debiet- en drukregelaars, binnen het bereik van nominale diameters DN 15–250.

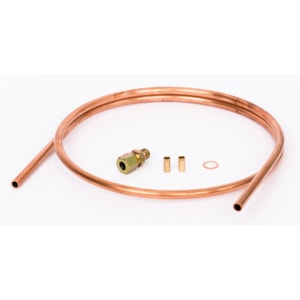

De set bevat één koperen buis Ø10 × 1 × 1500 mm (DIN 1754), één compressiekoppeling voor aansluiting van de impulsleiding op het meetpunt op de leiding (schroefdraad G 1/4") en twee aansluitstukken voor aansluiting op de regelaar. Alles wat nodig is voor de montage zit in de verpakking — extra verbindingsmateriaal hoeft niet apart te worden aangeschaft.
Ja. Danfoss vermeldt als alternatieven roestvast staal Ø10 × 0,8 mm (DIN 17458 of DIN 2391) of een stalen buis Ø10 × 1 mm (DIN 2391). De buisdiameter moet altijd Ø10 mm zijn, zodat de compressiekoppelingen correct afdichten. Als de lengte van 1500 mm niet voldoende is, moet de buis worden vervangen door materiaal op maat.
In de installatiehandleiding van Danfoss wordt een aanhaalmoment van max. 35 Nm vermeld voor de compressiekoppeling bij het meetpunt op de leiding en 50 Nm voor de aansluitstukken aan de zijde van de regelaar. De exacte montageprocedure is weergegeven in de meegeleverde grafische installatiehandleiding (EN), die op de productpagina kan worden gedownload.
