Parameters en catalogi

Bedrijfstemperatuur	-20...50 °C
IP-bescherming	IP 66
Materiaal	Aluminium
Slag	30 mm
Gewicht	4.30 kg

De lineaire eenheid van de LIN-serie zet de kwartslagbeweging van de actuator om in een nauwkeurige lineaire slag, waardoor automatisering van 2-weg/3-weg kleppen mogelijk is. Het compacte en robuuste ontwerp met IP66-bescherming is geschikt voor veeleisende industriële toepassingen, inclusief omgevingen met explosiegevaar.

De eenheid is compatibel met …Max-…-…F actuatoren van grootte S en M. De afmetingen van de eenheid zijn circa 160 × 141 × 206 mm, bedrijfstemperatuur −20...+50 °C.

Belangrijkste functies

Omzetting van roterende beweging naar lineaire slag (fail-safe afhankelijk van de gebruikte actuator)
Compatibiliteit met …Max-…-…F (grootte S/M), eenvoudige montage
IP66, robuuste aluminium behuizing, tandwielen van roestvrij staal/gesinterd metaal
IECEx goedkeuring (Ex h IIC/IIIC), 100% bescherming tegen overbelasting

Parameters

Max. slag	30 mm
Compatibele actuatoren	…Max-…-…F, grootte S / M
Bescherming	IP66
Materiaal behuizing	Aluminium
Bedrijfstemperatuur	−20...+50 °C
Goedkeuring	IECEx EPS 20.0029X; Ex h IIC T6/T5/T4 Gb; Ex h IIIC T80°C/T95°C/T130°C Db
Accessoires	Ex klemmenkast, montagebeugel (optioneel)

Opmerking: Voor de juiste keuze is het noodzakelijk de fabrikant en het type klep en de nominale diameter DN te kennen; voor onbekende typen is een tekening van het klepgedeelte nodig.

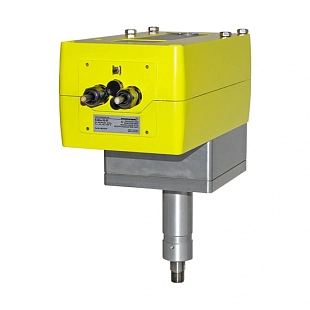

Opmerking: De afbeelding toont het model ExMax+LIN.
