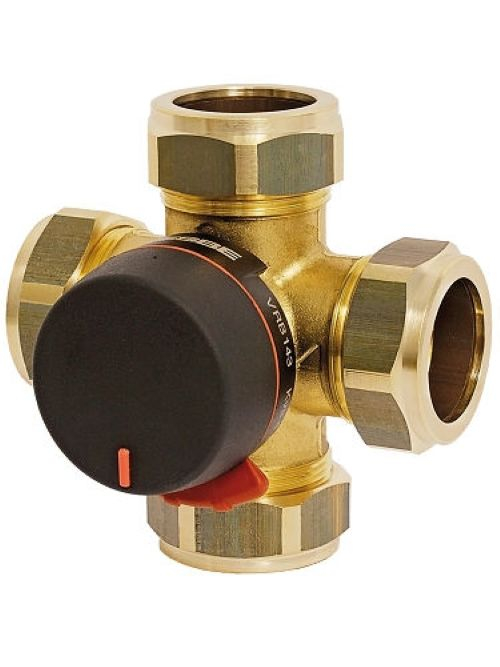

De bivalente mengklep ESBE serie VRB 143 is vervaardigd uit DZR-messing met bescherming tegen ontzinking. De klep is bedoeld voor toepassingen met twee onafhankelijke warmtebronnen die in serie of parallel zijn aangesloten. De klep is uitgerust met een instelbaar handwiel met schaalverdeling, dat bovendien is voorzien van eindstops. De slaghoek van de klep is max. 90 °. De schaalverdeling onder de instelknop kan, afhankelijk van de oriëntatie van de klep in de toepassing, vrij worden geplaatst langs het draaibereik van de klepkegel van de mengklep.

Toepassingsvoorbeelden

• Verwarming
• Koeling
• Vloerverwarming
• Zonnesystemen
• Buffervaten met vereiste voor twee uitgangen

Installatievoorbeeld

Functie

De VRB 143-klep heeft twee ingangen vanaf de warmtebronnen. Deze kunnen in serie of parallel zijn aangesloten. De economischere energiebron kan op ingang 1 worden aangesloten en de back-upbron op ingang 2. Als er geen warmtevraag is, zijn beide ingangen gesloten. Bij warmtevraag wordt eerst ingang 1 geopend totdat deze volledig open is. Bij een grotere warmtevraag begint ook de ingang van bron 2 geleidelijk te openen, terwijl ingang 1 tegelijkertijd verder wordt gesloten. In de eindfase is ingang 1 volledig gesloten en ingang 2 volledig geopend. De functie is in principe vergelijkbaar met die van een driewegklep, maar met het verschil van twee ingangen in plaats van één.

Service en onderhoud

Alle hoofdonderdelen kunnen worden vervangen of opnieuw worden afgedicht - er is een pakkingsset of een complete revisieset beschikbaar. In de meeste gevallen hoeft de klep voor service niet uit de installatie te worden gedemonteerd.
