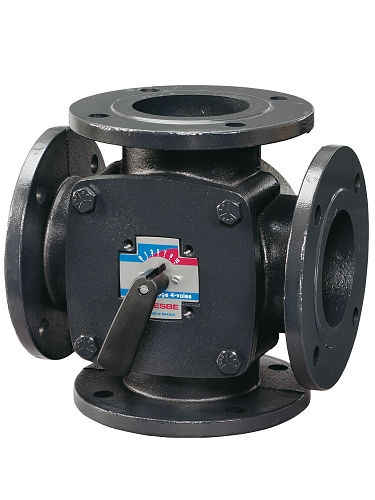

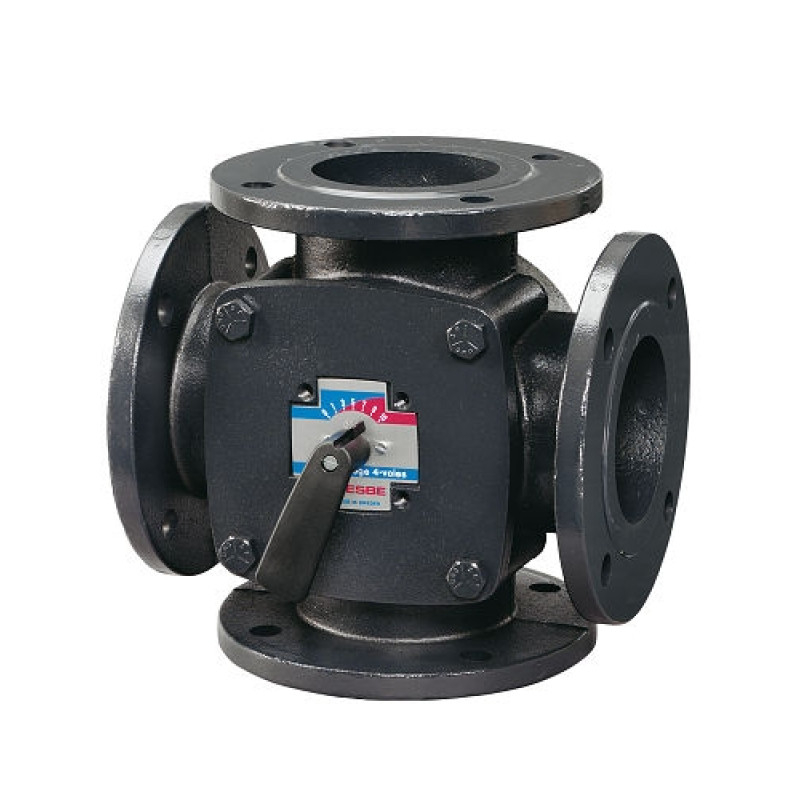

Vierweg mengventiel ESBE 4F 40 (11101800)

Vierweg mengventiel ESBE 4F 40 (11101800)

Vierweg mengventiel ESBE 4F 40 (11101800)

ESBE
  • Productcode: 11101800
  • EAN: 7330193020992
  • Fabrikantcode: 11101800
  • Garantie: 2 jaar

Vierwegmengventiel ESBE 4F 40, flens PN6, voor dubbele menging in verwarmings- en koelsystemen. Gietijzeren behuizing, DN40, Kvs 44, max. temperatuur 110 °C. Meer informatie

  • Beschikbaarheid

    Standaardlevering: 3-4 werkdagen. Spoedlevering: 1-2 werkdagen

  • Op voorraad 3 stuks

Catalogusprijs € 504,50
Prijs exclusief BTW € 312,70
Prijs inclusief BTW 21 % € 378,37
− +

Trustpilot

Parameters en catalogi

Aansluiting Flens
Aansluitmaat DN 40
Debiet 44 m3/u
Druk PN 6
Temperatuur -15...110 °C
Gewicht 8.25 kg

ESBE 4F 40 is een vierwegmengklep met flensaansluiting PN6, bedoeld voor dubbele menging in verwarmings- en koelsystemen. Het regelbereik Kv/Kv min = 100 zorgt voor een vloeiende regeling van de temperatuur van het aangevoerde water, en het klephuis is vervaardigd uit gietijzer voor een lange levensduur.

Waar u de klep kunt toepassen

De 4F 40-klep wordt gebruikt in verwarmings- en koelsystemen waar twee circuits tegelijk gemengd moeten worden (zogenoemde dubbele menging) – typisch bij grotere verwarmingsinstallaties met meerdere verwarmingscircuits met verschillende temperaturen, of in gecombineerde verwarmings- en koelverdelingssystemen. Dankzij de flensaansluiting EN 1092-2 is deze geschikt voor installaties vanaf DN40, waar doorgaans flensleidingen worden gebruikt in plaats van schroefdraadverbindingen. De klep wordt gecombineerd met ESBE-servomotoren en regelaars, die zorgen voor een automatische regeling van de mengverhouding volgens de behoeften van het systeem.

Voorbeeld van installatie van de ESBE 4F 40-vierwegklep

Technische parameters:

  • Nominale diameter: DN40
  • Kvs: 44
  • Regelbereik Kv/Kv min: 100
  • Drukklasse: PN6
  • Aansluiting: flens EN 1092-2
  • Mediumtemperatuur: −10 tot +110 °C
  • Max. differentiële drukval: 50 kPa
  • Lekkage: mengen max. 1,5 %, omschakelen max. 1,0 %
  • Gewicht: 8,2 kg

Veelgestelde vragen

De klep is bedoeld voor verwarmingswater volgens de norm VDI 2035, en daarnaast voor mengsels van water met glycol (max. 50 %) of met ethanol (max. 28 %).

Het klephuis is gemaakt van gietijzer EN-JL 1030, de schuif van messing CW 614N en roestvast staal, de bus van DZR-messing CW 602N en de O-ringen van EPDM.

Ja, de klep is ontworpen voor combinatie met ESBE-servomotoren en regelaars, onder andere met serie 90 of met de regelaars CRA120 en CRC120.

De klep voldoet aan de PED-richtlijn 2014/68/EU (artikel 4.3) en beschikt over EAC- en UKRSEPRO-certificaten voor export naar Rusland en Oekraïne.
