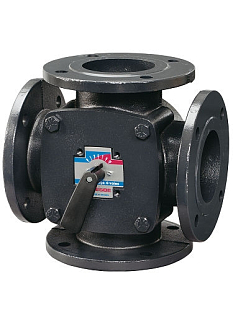

Vierweg mengventiel ESBE 4F 50 (11101900)

Vierweg mengventiel ESBE 4F 50 (11101900)

Vierweg mengventiel ESBE 4F 50 (11101900)

ESBE
  • Productcode: 11101900
  • EAN: 7330193021005
  • Fabrikantcode: 11101900
  • Garantie: 2 jaar

Vierwegmengventiel ESBE 4F 50 (11101900) met flensaansluiting PN6 voor dubbele menging in verwarmings- en koelinstallaties. Gietijzeren behuizing, DN50, Kvs 60, druk tot 6 bar, mediumtemperatuur tot 110 °C. Meer informatie

  • Beschikbaarheid

    Standaardlevering: 3-4 werkdagen. Spoedlevering: 1-2 werkdagen

  • Op voorraad 2 stuks

Catalogusprijs € 639,50
Prijs exclusief BTW € 396,38
Prijs inclusief BTW 21 % € 479,62
− +

Trustpilot

Parameters en catalogi

Aansluiting Flens
Aansluitmaat DN 50
Debiet 60 m3/u
Druk PN 6
Temperatuur -15...110 °C
Gewicht 10.54 kg

ESBE 4F 50 is een vierwegmengklep met flensaansluiting PN6, bedoeld voor dubbele menging in verwarmings- en koelsystemen. Het klephuis is van gietijzer, maat DN50 met een Kvs-waarde van 60, en is vervaardigd voor gebruik met een medium tot een druk van 6 bar.

Waar u het product kunt toepassen

De 4F-serie wordt gebruikt in grotere verwarmings- en koelsystemen waar twee afzonderlijke mengcircuits gelijktijdig geregeld moeten worden (dubbele menging). Dankzij de flensaansluiting EN 1092-2 is deze geschikt voor installaties van DN40 tot DN100, typisch in warmtewisselaarstations, ketelruimtes en technische ruimtes van gebouwen met een hogere mediumdoorstroming. De klep is goed te combineren met roterende servomotoren en ESBE-regelaars, die de stand van de schuif regelen op basis van de gewenste temperatuur.

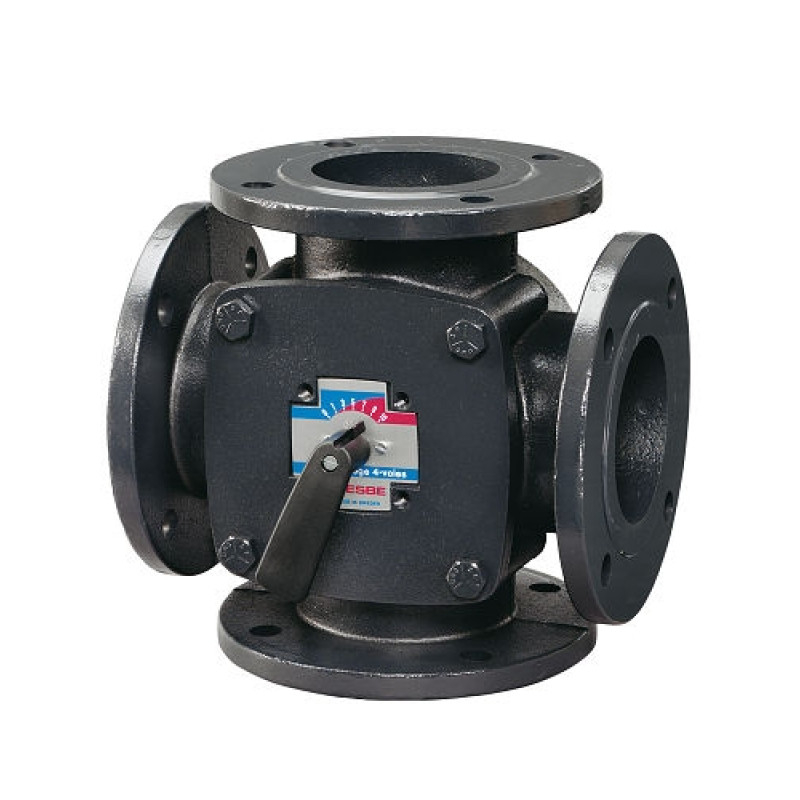

ESBE 4F 50 mengklep met flensaansluiting

Technische parameters:

  • Drukklasse: PN6
  • DN / Kvs: DN50 / Kvs 60
  • Regelbereik Kv/Kv min: 100
  • Lekkage: mengen max. 1,5 %, omschakelen max. 1,0 %
    • Max. differentiële drukval (DN20–50): 50 kPa
  • Mediumtemperatuur: −10 °C tot +110 °C
  • Medium – water-glycolmengsel: max. 50 %
  • Medium – water-ethanolmengsel: max. 28 %
  • Materiaal klephuis: gietijzer EN-JL 1030
  • Materiaal schuif: messing CW614N en roestvast staal
  • Materiaal bus: DZR-messing CW602N
  • Materiaal O-ringen: EPDM
  • Aansluiting: flens EN 1092-2
  • Gewicht: 11,0 kg

Veelgestelde vragen

De klep is bedoeld voor een set met roterende servomotoren en ESBE-regelaars, bijvoorbeeld de serie 90 of ARC300, eventueel met de regelaars CRA120 en CRC120.

De klep is ontworpen voor drukklasse PN6 (tot 6 bar) en een mediumtemperatuur van −10 °C tot +110 °C.

Ja, de klep is geschikt voor een water-glycolmengsel tot een concentratie van 50 %, of voor een water-ethanolmengsel tot 28 %.

De klep voldoet aan de PED-richtlijn 2014/68/EU (artikel 4.3) en beschikt over EAC-certificering en een conformiteitscertificaat voor Oekraïne.
