Vierwegmengventiel ESBE 4F 100 voor verwarmings- en koelcircuits, flensaansluiting PN6. De dubbele mengfunctie verhoogt de temperatuur van het retourwater naar de ketel ten opzichte van een driewegafsluiter. DN 100, Kvs 225 m³/h. Meer informatie
Standaardlevering: 3-4 werkdagen. Spoedlevering: 1-2 werkdagen
| Aansluiting | Flens |
| Aansluitmaat | DN 100 |
| Debiet | 225 m3/u |
| Druk | PN 6 |
| Temperatuur | -15...110 °C |
| Gewicht | 24.38 kg |

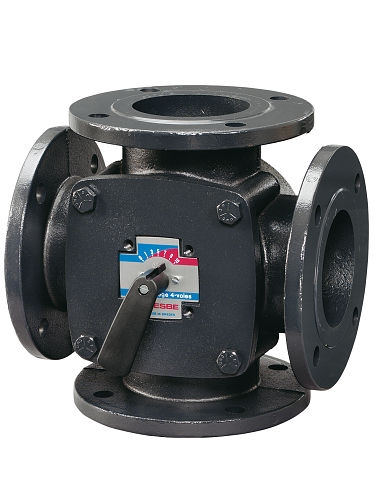

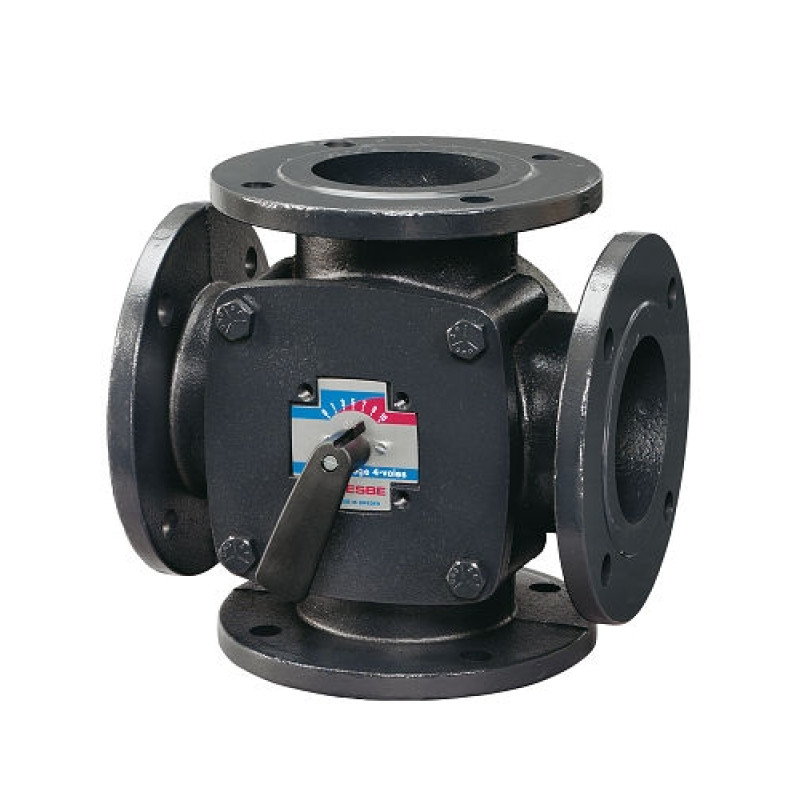

ESBE 4F 100 is een vierweg roterende mengklep van grijs gietijzer met flensaansluiting DN 100, bedoeld voor verwarmings- en koelcircuits. Dankzij de dubbele mengfunctie mengt hij een deel van het warme water uit de ketel met het retourwater uit het radiatorsysteem, waardoor de temperatuur van het water dat terug de ketel in stroomt wordt verhoogd.
De klep wordt toegepast in verwarmingsinstallaties met radiatoren en vloerverwarming, waar de ketel beschermd moet worden tegen te koud retourwater. Ook is hij geschikt voor koeltoepassingen. De bediening kan handmatig met een aluminium hendel of gemotoriseerd met een servomotor – geschikt zijn ESBE-aandrijvingen uit de ARC300-serie of serie 90, eventueel in combinatie met de ESBE-regelaars CRA120 en CRC120.
Het klephuis is vervaardigd uit grijs gietijzer EN-JL 1030, het binnenwerk uit messing CW 614N en roestvast staal, de bedieningsknop uit messing CW 602N. De asafdichting bestaat uit EPDM O-ringen. De klep is geschikt voor cv-water volgens VDI2035, water-glycolmengsels tot 50% en water-ethanolmengsels tot 28%.
Technische gegevens (ESBE 4F 100):
Geschikt zijn ESBE-servomotoren uit de ARC300-serie (30 Nm) of serie 90 (15 Nm), eventueel de ESBE-regelaars CRA120 en CRC120. Voor DN 100 is van de genoemde aandrijvingen alleen de ARC300-serie compatibel, omdat de lagere koppels (6 Nm en 15 Nm) deze maat bij volle doorstroming niet afdekken.
Ja, de klep is standaard voorzien van een aluminium hendel voor eenvoudige handmatige bediening. De servomotor is een optionele aanvullende oplossing voor motorisering.
Alle hoofdonderdelen van de klep zijn vervangbaar. De asafdichting bestaat uit 2 EPDM O-ringen; één daarvan kan worden vervangen zonder de installatie af te tappen, voor de andere moet de installatie wel worden afgetapt. Voor elke vervanging moet de installatie drukloos worden gemaakt.
De klep is geschikt voor cv-water conform de norm VDI2035, daarnaast voor water-glycolmengsels tot 50% en water-ethanolmengsels tot 28%.
Ja, alle standaard installatievoorbeelden kunnen gespiegeld worden uitgevoerd. De schaal die de positie van het binnenwerk aangeeft is aan beide zijden bedrukt en kan vrij worden gedraaid afhankelijk van de werkelijke positie van de klep in de installatie.
