Vierwegmengkraan ESBE 4F 65 (11102000)

Vierwegmengkraan ESBE 4F 65 (11102000)

Vierwegmengkraan ESBE 4F 65 (11102000)

ESBE
  • Productcode: 11102000
  • EAN: 7330193021012
  • Fabrikantcode: 11102000
  • Garantie: 2 jaar

Vierwegmengklep ESBE 4F 65 (DN 65, met flens) voor verwarming en koeling. Dankzij de dubbele functie beschermt hij de ketel tegen een lage retourtemperatuur. Kvs 90 m³/h, PN 6, max. 110 °C. Meer informatie

  • Beschikbaarheid

    Standaardlevering: 3-4 werkdagen. Spoedlevering: 1-2 werkdagen

  • Op voorraad 4 stuks

Catalogusprijs € 709,50
Prijs exclusief BTW € 439,77
Prijs inclusief BTW 21 % € 532,12
− +

Trustpilot

Parameters en catalogi

Aansluiting Flens
Aansluitmaat DN 65
Debiet 90 m3/u
Druk PN 6
Temperatuur -15...110 °C
Gewicht 11.86 kg

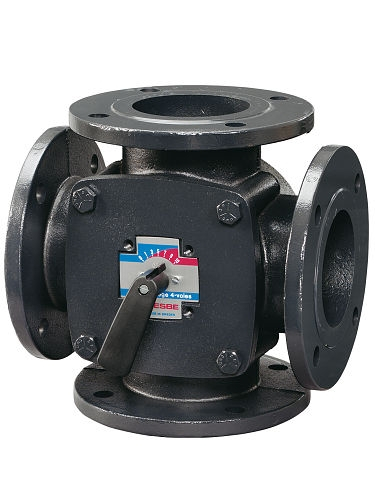

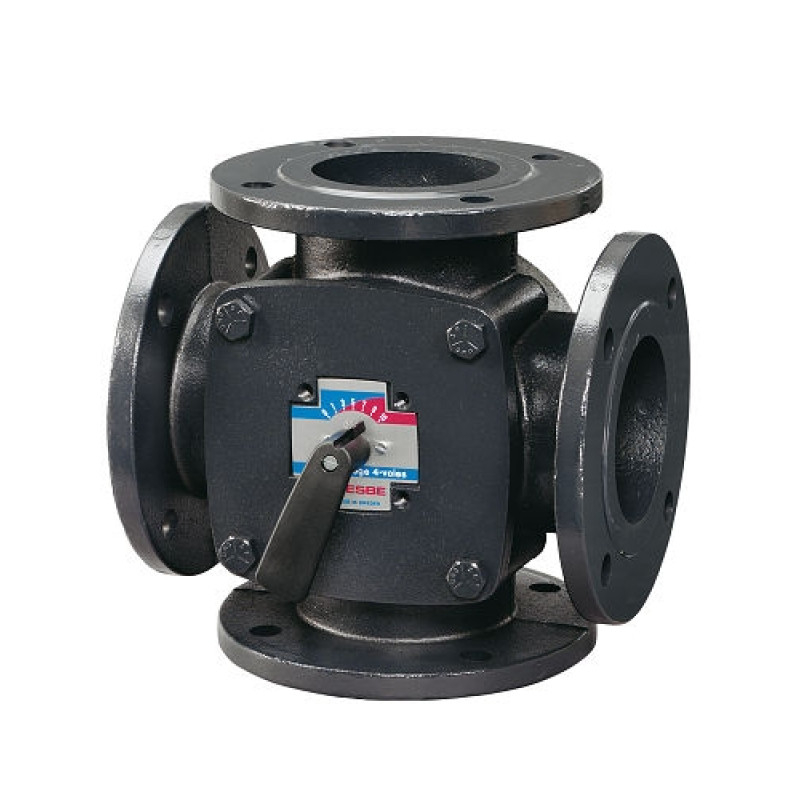

ESBE 4F 65 is een vierweg-(roterende) mengklep van grijs gietijzer met flensaansluiting DN 65. Deze is bedoeld voor verwarmings- en koeltoepassingen en kan handmatig worden bediend met een aluminium hendel of gemotoriseerd met een servoaandrijving.

Waar u het product kunt toepassen

De klep wordt gebruikt in verwarmingssystemen met een ketel en een radiator- of vloerverwarmingscircuit. Dankzij de dubbele mengfunctie mengt deze een deel van het warme water dat vanuit de ketel wordt aangevoerd met het retourwater uit het verwarmingscircuit, waardoor de temperatuur van het water dat terug de ketel in stroomt hoger wordt dan met een standaard driewegafsluiter mogelijk is. De klep is geschikt als oplossing voor ketels die gevoelig zijn voor een lage retourwatertemperatuur, typisch in ketelruimtes van eengezinswoningen en grotere gebouwen.

ESBE 4F 65 – vierwegmengklep met flens

Technische parameters (DN 65 / bestelnr. 11102000):

  • Kvs: 90 m³/h
  • Drukklasse: PN 6
  • Mediumtemperatuur: –10 °C tot 110 °C
  • Max. drukverliesverschil: 50 kPa
  • Regelbereik Kv/Kvmin: 100
  • Lekkage: mengen max. 1,5 %, verdelen max. 1,0 %
  • Aansluiting: flens EN 1092-2
  • Klephuis: grijs gietijzer EN-JL 1030
  • Binnenwerk: messing CW 614N en roestvast staal
  • Bedieningsknop: messing CW 602N
  • O-ringen: EPDM
  • Afmetingen (A/B/C/D/E/F/G): 90 / 100 / 50 / 92 / 130 / 160 / 4×15 mm
  • Gewicht: 12,2 kg

Veelgestelde vragen

Klep DN 65 kan worden gemotoriseerd met ESBE-servoaandrijvingen uit serie 90 (15 Nm) of ARC300 (30 Nm), met een maximaal drukverschil van 50 kPa en een max. debiet van 64 m³/h voor beide aandrijvingen. Ook kan de klep worden aangevuld met ESBE-regelaars CRA120 of CRC120.

Alle hoofdonderdelen van de klep zijn vervangbaar. De afdichting rond de as bestaat uit 2 EPDM O-ringen, waarvan er één kan worden vervangen zonder dat de installatie hoeft te worden afgetapt. Voor de vervanging moet de installatie echter wel drukloos worden gemaakt.

De klep is bedoeld voor verwarmingswater conform norm VDI 2035, water-glycolmengsels tot 50 % en water-ethanolmengsels tot 28 %.

De 4F-serie heeft een dubbele mengfunctie – een deel van het warme water uit de ketel wordt bijgemengd met het retourwater uit het circuit, waardoor een hogere watertemperatuur naar de ketel wordt bereikt dan met een klassieke driewegafsluiter mogelijk is.
