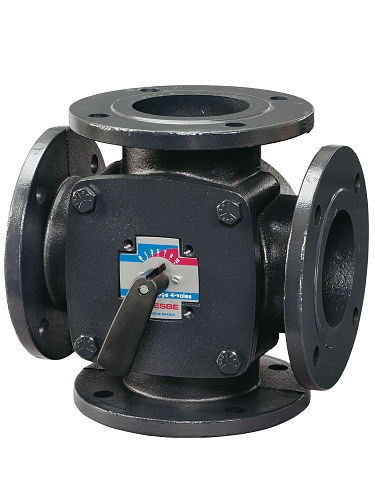

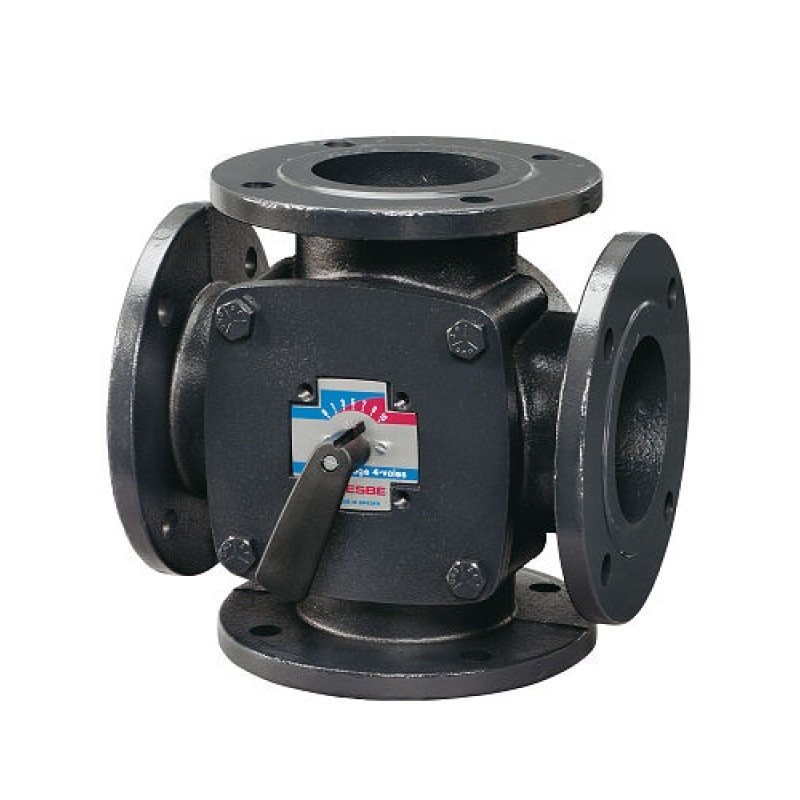

Vierweg flensmengventiel ESBE serie 4F. Het ventielhuis is gemaakt van grijs gietijzer. Het vierwegventiel is ontworpen voor verwarmings- of koelsystemen. Het mengventiel heeft een dubbele mengfunctie. Dit betekent dat een deel van het warme water dat van de ketel komt, wordt gemengd met het retourwater van het radiatorcircuit - dit zorgt voor een hogere temperatuur van het water dat de ketel binnenkomt. Verder is het ventiel uitgerust met een hendel voor handmatige bediening en een schaal voor het bepalen van de positie. In de meeste gevallen wordt de bediening echter verzorgd door een servomotor, zie hieronder. De bedieningshoek van het ventiel is 90°.

Toepassingsvoorbeelden

• Verwarmingsapplicaties
• Koeling

Installatievoorbeeld

Geschikte servomotoren

• Actuatorseries CRA, CRB
• ESBE servomotorserie 90 (incl. regelaars 90C enz.). Het is noodzakelijk om adapter VRG 801 te installeren - art. nummer 16053300
• HVAC servomotoren BELIMO - elke servo kan worden gebruikt (bijv. LM-A, NM-A, LF enz.) in combinatie met adaptertype MKE....
• Servomotoren voor mengkleppen BELIMO NRD, HT in combinatie met adapter MS-NRE6

Service

Alle hoofdonderdelen kunnen worden vervangen of opnieuw worden afgedicht - er is een pakkingkit of een complete renovatieset beschikbaar. In de meeste gevallen is het niet nodig om het ventiel uit de toepassing te verwijderen tijdens het onderhoud.
