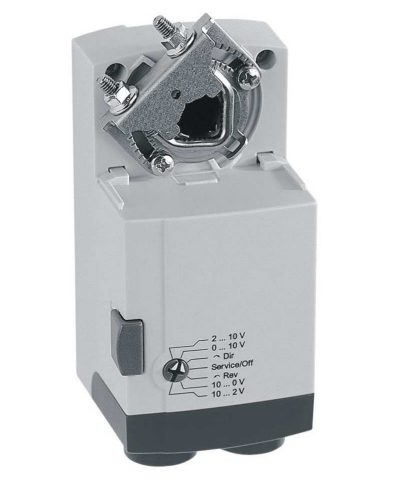

Vlinderklep actuator Honeywell Smart Act N0524 zonder terugverende veer voor continue regeling of 3/2-punts regeling.

De vlinderklep actuator maakt regeling mogelijk voor:

• VAV-units
• Luchttechnische kleppen
• Ventilatiekleppen, jaloezieën

Eigenschappen:

• Handmatige instelling (dankzij koppeling)
• Instelling van eindposities - mechanisch
• Afneembare kap voor directe aansluiting
• Installatie is mogelijk in elke positie
• Schakelaar tussen continue of 3/2-punts regeling

Apparaatbeschrijving:

1) Universele asadapter

2) Mechanische aanslagen

3) Koppelingsknop

4) Modusselector

5) Afneembare kap

6) Montagebeugel

Functionele modi:

Met de Modusselector kunt u de servomotor in een van de 3 modi instellen:

• 2-punts modus
• Service / Uitgeschakeld

2-punts modus	Service / Uitgeschakeld

Rotatie-instelling:

Met behulp van twee verstelbare aanslagen kunt u de draaihoek naar behoefte instellen. (Mechanische aanslagen moeten stevig en veilig worden vastgezet)

Voor een strakke sluiting van de kleppen heeft de asadapter een totale draaibaarheid tot 95°.

Afmetingen:

(Afmetingen zijn in mm)
