Niveauschakelaar met beschermingsgraad IP40, bedoeld voor het bewaken van één of twee niveaus in putten, opvangputten, tankwagens, waterreservoirs en andere toepassingen. De schakelaar kan worden ingesteld voor bewaking van één niveau of voor controle van twee niveaus, waarbij het ene niveau dient voor inschakeling en het andere voor uitschakeling.

Voor niveaumeting zijn 2 sondes vereist, die niet bij de levering zijn inbegrepen. Deze dienen voor bewaking van het bovenniveau, het onderniveau en als gemeenschappelijke sonde.

Belangrijkste kenmerken

• Keuze tussen bijvullen of leegpompen.
• Meetfrequentie van 10 Hz voorkomt polarisatie van de vloeistof en verhoogde oxidatie van de meetsondes.
• Uitgangscontact 1x wisselcontact 8 A.
• Galvanisch gescheiden voeding UNI 24...240 V AC/DC (AC 50 - 60 Hz).
• Mogelijkheid tot aansluiting van 2 sondes (bijv. SHR-2).

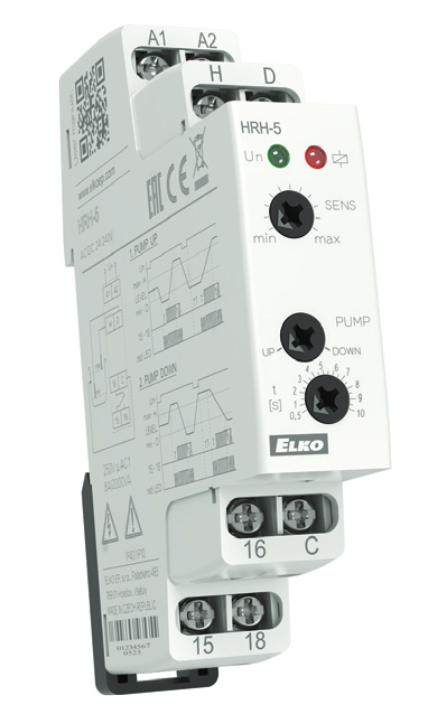

Constructiebeschrijving

1. Klemmen voor voedingsspanning A1 en A2
2. Klemmen voor aansluiting van de sondes H en D
3. Uitgangsindicatie
4. Instelling van de uitgangsvertraging
5. Klem voor aansluiting van sonde C
6. Indicatie van de voedingsspanning
7. Instelling van de gevoeligheid van de sonde
8. Functiekeuze
9. Uitgangscontacten 15 en 16 en 18
