Vlotterschakelaar met IP40-bescherming, ontworpen voor het bewaken van maximaal zes niveaus in putten, putten, tankers, watertanks en andere. Aan de schakelaar kunnen maximaal 6 niveausensoren worden aangesloten (en één gemeenschappelijke). Elke sensor wordt individueel bewaakt en kan afzonderlijk worden ingesteld. Voor de sensoren L4, L5 en L6 kan de gevoeligheid handmatig worden ingesteld. Voor alle sensoren samen kan de inschakelvertraging worden ingesteld in het bereik van 0,5-10 s.

Voor niveaumeting zijn sensoren vereist die niet bij de levering zijn inbegrepen. Ze dienen voor het bewaken van het bovenste niveau, het onderste niveau en als gemeenschappelijke sensor.

Belangrijkste kenmerken

• Meetfrequentie van 10 Hz voorkomt polarisatie van de vloeistof en verhoogde oxidatie van de meetsensoren.
• Uitgangscontact 9x schakelend 10 A.
• Voeding UNI 24...240 V AC/DC (AC 50 - 60 Hz).
• Mogelijkheid om 6 sensoren aan te sluiten (bijv. SHR-2).

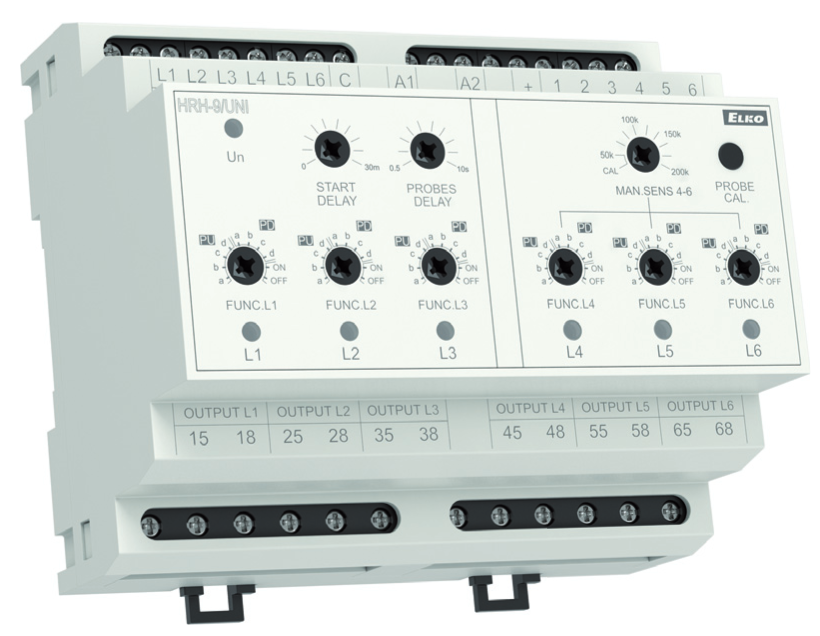

Constructiebeschrijving

1. Klemmen voor voedingsspanning
2. Klemmen voor het aansluiten van sensoren
3. Indicatie van voedingsspanning
4. Instelling van inschakelvertraging
5. Instelling van relaisinschakelvertraging
6. Instelling van de sensorfunctie (L1)
7. Indicatie van de sensorstatus (L1)
8. Uitgangscontact van de sensor (L1)
9. Klemmen voor het aansluiten van externe signalering HRH-9/S
10. Handmatige instelling van de gevoeligheid van sensoren L4, L5 en L6
11. Kalibratieknop voor aangesloten sensoren
