De vulklep dient voor het vullen van gesloten verwarmingssystemen en de drukregeling daarvan. Met de bedieningsknop kan de gewenste uitgaande druk worden ingesteld. De geïntegreerde reduceerventiel compenseert drukschommelingen van de ingaande druk, waardoor de uitgaande druk niet wordt beïnvloed. Ook is een terugslagklep geïntegreerd, die de drinkwaterleidingen beschermt tegen terugstroming van water uit het verwarmingssysteem.

De klep kan achteraf worden uitgerust met een manometer voor een nauwkeurige controle van de druk in de leiding. De manometer moet apart worden aangeschaft. De gewenste druk wordt ingesteld op de schaalverdeling van de bedieningsknop.

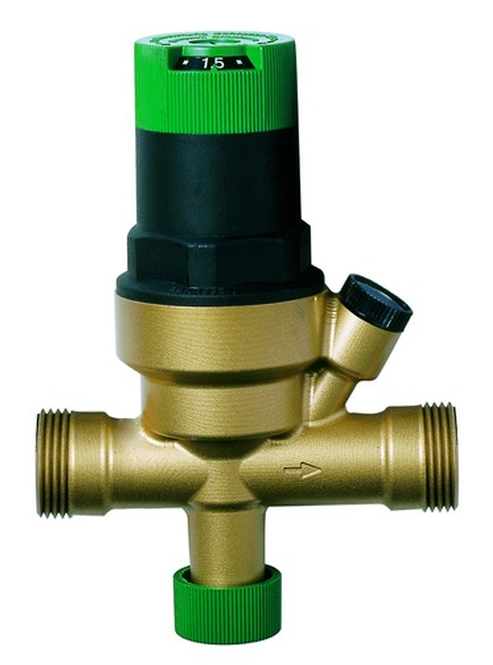

De klep bestaat in totaal uit het klephuis, de veerkap met bedieningsknop en schaalverdeling, de veer, het klepinzetstuk, de ingebouwde terugslagklep en het afsluiterklep-inzetstuk met gekartelde bedieningsknop. De klep is aan beide uiteinden voorzien van zowel een uitwendige als een inwendige schroefdraadaansluiting voor meer flexibiliteit.

Eigenschappen

• ingaande druk PN16
• uitgaande druk instelbaar 1...3 bar, fabrieksinstelling 1,5 bar
• uitwendige schroefdraadaansluiting 3/4"
• inwendige schroefdraadaansluiting 1/2"

Installatievoorbeelden
