Het apparaat is bedoeld voor het meten van energie in verwarmings- of koelcircuits. Het apparaat is gecertificeerd volgens MID voor verwarmingsapplicaties en voldoet aan de eisen van norm EN1434. Het biedt communicatie via BACnet, Modbus of MP-Bus en kan worden gevoed via PoE. Configuratie gebeurt via de Belimo Assistant App of een webserver.

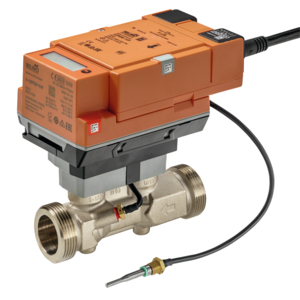

De warmtemeter bestaat uit een deel voor het meten van de hoeveelheid, evaluatie-elektronica en twee temperatuursensoren. Eén temperatuursensor is geïntegreerd in de flowsensor, de andere temperatuursensor is geïnstalleerd als een externe sensor. Het apparaat bepaalt de thermische energie die aan de verbruikers wordt geleverd via het verwarmingscircuit of verkregen uit de warmtewisselaar via het koelingscircuit uit de volumestroom en het temperatuurverschil tussen de aanvoer en retour. Het kan zowel op de retourleiding als op het toevoersysteem worden geïnstalleerd.

Technische specificaties

• Nominale doorstroming (qp): 6 m³/h
• Maximale doorstroming (qs): 12 m³/h
• Spanningsbereik: AC/DC 24 V
• Bedrijfstemperatuur van de vloeistof: 0...120°C
• Beschermingsgraad: IP54 (logische module), IP65 (sensormodule)

Communicatiemogelijkheden

• Ondersteuning voor BACnet IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus
• Mogelijkheid tot aansluiting op Belimo Cloud
• Configuratie via NFC en Belimo Assistant App

Overige eigenschappen

• MID-certificering volgens richtlijn 2014/32/EU
• Mogelijkheid tot voeding via PoE
• LCD-display voor weergave van waarden
