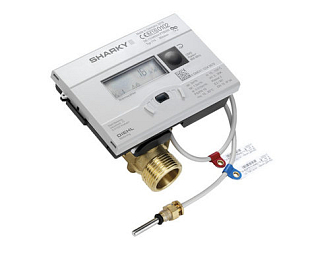

Ultrasone warmtemeter SHARKY 774 compact DN20, qp 2,5 m³/h, met M-Bus-interface. Voor factureringsmeting van warmte in appartementsgebouwen en afleversets. MID-goedkeuring klasse 2. Meer informatie
Standaardlevering: 3-4 werkdagen. Spoedlevering: 1-2 werkdagen
| Aansluiting | Buitendraad |
| Aansluitmaat | DN 20 |
| Debiet | 2,5 m3/u |
| Druk | PN 16 |
| M-BUS-communicatie | Ja |
| Medium | Water |
| Mediumtemperatuur | 15...90°C |
| Type meter | Ultrasoon |
| Gewicht | 1.25 kg |
SHARKY 774 compact is een compacte ultrasone warmtemeter van de Duitse fabrikant Diehl Metering. Hij dient voor facturatiemetingen van het verbruik van thermische energie in verwarmings- en koelsystemen. Deze variant heeft een nominale volumestroom qp 2,5 m³/h, nominale diameter DN20 (G1B) en een M-Bus-communicatie-interface voor uitlezing op afstand.
De meter is bedoeld voor facturatiemeting van warmte in appartementsgebouwen, afleversets, verwarmingscircuits met warmtepompen en ook in koelsystemen. Dankzij de hoogte van slechts 58 mm boven de leidingas past hij ook in compacte afleversets en smalle installatieschachten, waar een mechanische meter mogelijk niet voldoende ruimte heeft.
De variant qp 2,5 m³/h is de krachtigste uit het assortiment met schroefdraadaansluiting van de SHARKY 774 compact. Hij is geschikt voor appartementen met een hoger warmteverlies, gezamenlijke circuits voor tapwaterverwarming, kleinere commerciële objecten of locaties waar de ontworpen volumestroom dicht bij de grens van 1,5 m³/h ligt en u reserve wilt hebben zonder risico op overbelasting van de meter. Hij is geschikt voor vastgoedbeheerders, HVAC-ontwerpers en installatiebedrijven die een gecertificeerde meter nodig hebben voor de kostenverdeling van warmte onder eindafnemers.
Meetprincipe
Geen slijtage, laag drukverlies
1:100
dynamisch bereik qp/qi
Levensduur
Voor M-Bus-bedrijf, batterij 2× AA
12
jaar levensduur
Bestendigheid
Elektromagnetische bestendigheid MID
E2 + M2
bestendigheidsklasse
De meter bepaalt de volumestroom met de methode van looptijdmeting van het ultrasone signaal (transit time). In de buis bevinden zich geen bewegende delen – mechanische slijtage vervalt dus en de meter behoudt zijn nauwkeurigheid gedurende de volledige levensduur. De lage startwaarde van de volumestroom (4 l/h voor qp 2,5 m³/h) garandeert dat de meter ook kleine afnames buiten piekmomenten registreert.
Ultrasoon is ongevoelig voor zwevende deeltjes in het verwarmingswater, waardoor het apparaat ook goed functioneert in installaties waar mechanische meters vaak vervuild raken.
De meter is uitgerust met een M-Bus-interface volgens de norm EN 13757-3. Gegevens worden overgedragen via twee niet-gepolariseerde aders, de interface is galvanisch gescheiden en ondersteunt automatische detectie van de overdrachtssnelheid 300 en 2.400 baud. Met het configureerbare telegram kunnen actuele energie, vermogen, volume, volumestroom, temperaturen en historische gegevens worden uitgelezen.
Het actuele verbruik wordt elke 2 seconden herberekend, de temperaturen worden elke 16 seconden bijgewerkt – de afnemer ziet in de centrale dus altijd de actuele toestand van het systeem.
Technische parameters:
Een ultrasone meter heeft geen bewegende delen, waardoor hij tijdens bedrijf niet mechanisch slijt en zijn nauwkeurigheid gedurende de volledige levensduur behoudt. Hij bereikt lagere drukverliezen, heeft een breder dynamisch bereik (qp/qi tot 1:100) en registreert ook zeer kleine volumestromen vanaf 4 l/h. Tegelijkertijd is hij ongevoelig voor verontreinigingen en zwevende deeltjes in het verwarmingswater, waarvoor mechanische meters gevoelig zijn.
De variant qp 2,5 m³/h is gedimensioneerd voor hogere volumestromen – typisch voor appartementen met een hoger warmteverlies, gezamenlijke circuits voor warmtapwaterbereiding, kleinere commerciële objecten of locaties waar de ontworpen volumestroom hoger is dan 1 m³/h. De maximale volumestroom qs is 5 m³/h. De variant qp 1,5 m³/h (DN15 of DN20) is geschikt voor standaard appartementscircuits, terwijl de variant qp 0,6 m³/h bedoeld is voor appartementen met een laag warmteverlies en passieve gebouwen. Bij onderdimensionering werkt de meter op de grens van overbelasting en wordt de levensduur verkort; bij overdimensionering kan juist resolutie ontbreken in het onderste deel van de volumestroomcurve.
M-Bus (Meter-Bus) is een gestandaardiseerde bus voor uitlezing op afstand van meters volgens de norm EN 13757-3. De meter wordt via een tweedraads niet-gepolariseerde lijn aangesloten op een M-Bus-master (omzetter of concentrator), die de gegevens verzamelt en doorgeeft aan het bovenliggende systeem. De communicatie is galvanisch gescheiden en ondersteunt automatische detectie van de snelheid 300 en 2.400 baud. Naast M-Bus is ook een optische ZVEI-interface beschikbaar voor lokale service-uitlezing.
De meter kan in elke positie worden gemonteerd – horizontaal, verticaal op een stijgleiding of afgaande leiding, en ook in omgekeerde positie boven de leidingas. De onafhankelijkheid van de oriëntatie is te danken aan het ultrasone meetprincipe, dat geen rechte aanloop- en uitloopstukken voor en achter de meter nodig heeft in dezelfde mate als mechanische watermeters.
Bij de M-Bus-variant gaat de batterij onder standaard bedrijfsomstandigheden tot 12 jaar mee. Een hogere omgevingstemperatuur verkort de levensduur – daarom wordt bedrijf onder 35 °C aanbevolen. De batterij kan tijdens bedrijf niet zelf worden vervangen; vervanging wordt uitgevoerd door het servicelaboratorium van de fabrikant.
Ja. SHARKY 774 compact is goedgekeurd volgens de MID-richtlijn (DE-13-MI004-PTB008) in nauwkeurigheidsklasse 2 en voor koeling volgens PTB K7.2. Daarmee voldoet hij aan de voorwaarden voor een wettelijk meetinstrument dat wordt gebruikt voor facturatie van warmte en koude. De meter behoort tot omgevingsklasse E2 (elektromagnetische bestendigheid) en M2 (mechanische bestendigheid) en is daardoor minder gevoelig voor storingen van PWM-circulatiepompen en vergelijkbare bronnen.
