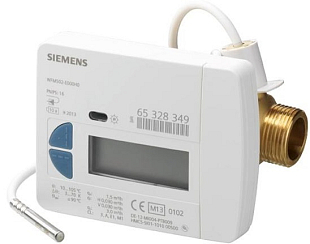

De elektronische warmtemeter Siemens Megatron 5 WFM502-E000H4 is een compacte eenheid ontworpen voor nauwkeurige meting van warmte-energieverbruik in verwarmingssystemen. Het apparaat combineert een debietmeter en een paar Pt1000 temperatuursensoren, waarvan de gegevens worden geëvalueerd door een geïntegreerde eenheid die wordt gevoed door een lithiumbatterij met een levensduur tot 10 jaar. De meter kan in elke montagepositie worden geïnstalleerd en is uitgerust met een IrDA optische interface voor lokale gegevensuitlezing.

Met behulp van aanvullende communicatiemodules kan het apparaat worden geïntegreerd in Siemeca AMR-, WalkBy- of M-Bus-systemen. De meter biedt zelfdiagnose, weergave van actuele waarden en opgeslagen maandelijkse gegevens direct op het display.

De H4-versie maakt weergave van warmte-energieverbruik in GJ-eenheden mogelijk, terwijl de H0-variant standaard werkt met kWh/MWh.

Belangrijkste kenmerken

• Nominale doorstroming 1,5 m³/h (G ¾", 110 mm)
• Voeding door lithiumbatterij (levensduur tot 10 jaar)
• IrDA-interface voor lokale uitlezing en instelling
• Ondersteuning van communicatiemodules (M-Bus, AMR, WalkBy)
• Zelfdiagnose en controle van de stroomrichting
• Installatie in retourleiding, elke positie (behalve met display naar beneden)
• Metrologische klasse 1:50 (horizontale en verticale installatie)
• Werkdruk PN 16, mediumtemperatuur 10...90 °C
