Compacte opvoerinstallatie klaar voor aansluiting met alarmcontact voor de afvoer van wastafels, douches, baden en condensatieketels.

Compact en klaar

Eenvoudige installatie dankzij de complete set die direct kan worden aangesloten.

Geïntegreerd alarm

Akoestisch alarm en spanningsvrij contact voor het signaleren van een hoog waterniveau.

Geurloos bedrijf

Geïntegreerd actief koolfilter zorgt voor ontluchting zonder onaangename geuren.

Flexibel gebruik

Tot 4 inlaten (DN 40/50), persleiding (DN 32/40), ook geschikt voor condensaat (vanaf pH 2,5).

Te verpompen medium

• Voor het verzamelen en transporteren van water in huishoudelijke gebieden:
• Afvalwater zonder fecaliën
• Condensaat (vanaf pH-waarde 2,5) – niet in zuivere vorm, alleen gemengd met afvalwater van een andere inlaat.
• Transport van afvalwater in overeenstemming met 12050
• De afvalwateropvoerinstallatie voldoet aan de eisen van norm EN 12050-2.

Constructie

• Compacte opvoerinstallatie met dompelpomp, klaar voor aansluiting.
• Het waterniveau wordt gemeten met een niveausensor.
• Ontluchting geïntegreerd in de binnenste behuizing met actief koolfilter.
• Geïntegreerde zoemer en spanningsvrij alarmcontact (max. 42 V=, 500 mA, normaal gesloten contact NC) voor het signaleren van een hoog waterniveau.
• Het deksel van de tank sluit het apparaat volledig af.
• Er zijn tot vier aansluitingen beschikbaar:
  • 1× inlaat DN 40 (40 mm), zonder terugslagklep, naar boven, af fabriek gesloten.
  • 2× inlaat DN 40/50 (40/50 mm), met terugslagklep, horizontaal links/rechts, af fabriek open.
  • 1× persleidingaansluiting DN 32/40 (32/40 mm), met terugslagklep, naar boven, af fabriek open. Mogelijkheid voor horizontale persleiding naar rechts (opening af fabriek gesloten).

Leveringsomvang

• 1× afdichtingsmanchet voor HT-buis DN 32/40 (32/40 mm)
• 2× slangklem 32–50 mm
• 2× inlaataansluiting DN 50 (50 mm)
• 2× afdichtingsmanchet voor HT-buis DN 40/50 (40/50 mm)
• 2x terugslagklep
• 2× buisklem 50–70 mm
• 2× slangklem 32–50 mm
• 2× afdichtingsstop
• 6× O-ring
• Bevestiging (opdrijfbeveiliging): 2× bevestigingshoeken met schroeven en pluggen
• Noodafvoerset (afvoerslang, slangklem, afdichtingsstop)
• Set voor aanzuighoogte
• Set voor horizontale persleidingaansluiting
• Montage- en bedieningshandleiding

Bedrijfsgegevens

• Toegestaan toepassingsgebied - mediumtemperatuur T: 3 °C
• Omgevingstemperatuur T: 3 °C
• Maximale bedrijfsdruk PN: 1 bar
• Maximaal schakervolume V: 3,2 l

Motorgegevens

• Netvoeding: 1~230 V, 50 Hz
• Spanningstolerantie: ±10 %
• Nominaal motorvermogen P2: 0,45 kW
• Nominaal toerental n: 2800 1/min
• Nominale stroom IN: 3,5 A
• Isolatieklasse: F
• Beschermingsklasse motor: IP68
• Max. schakelfrequentie t: 20 1/h

Materialen

• Materiaal tank: ABS

Installatieafmetingen

• Aansluiting zuigzijde: DN 40 (40 mm)
• Aansluiting perszijde: DN 32/40 (32/40 mm)

Informatie voor plaatsing van bestelling

• Merk: Wilo

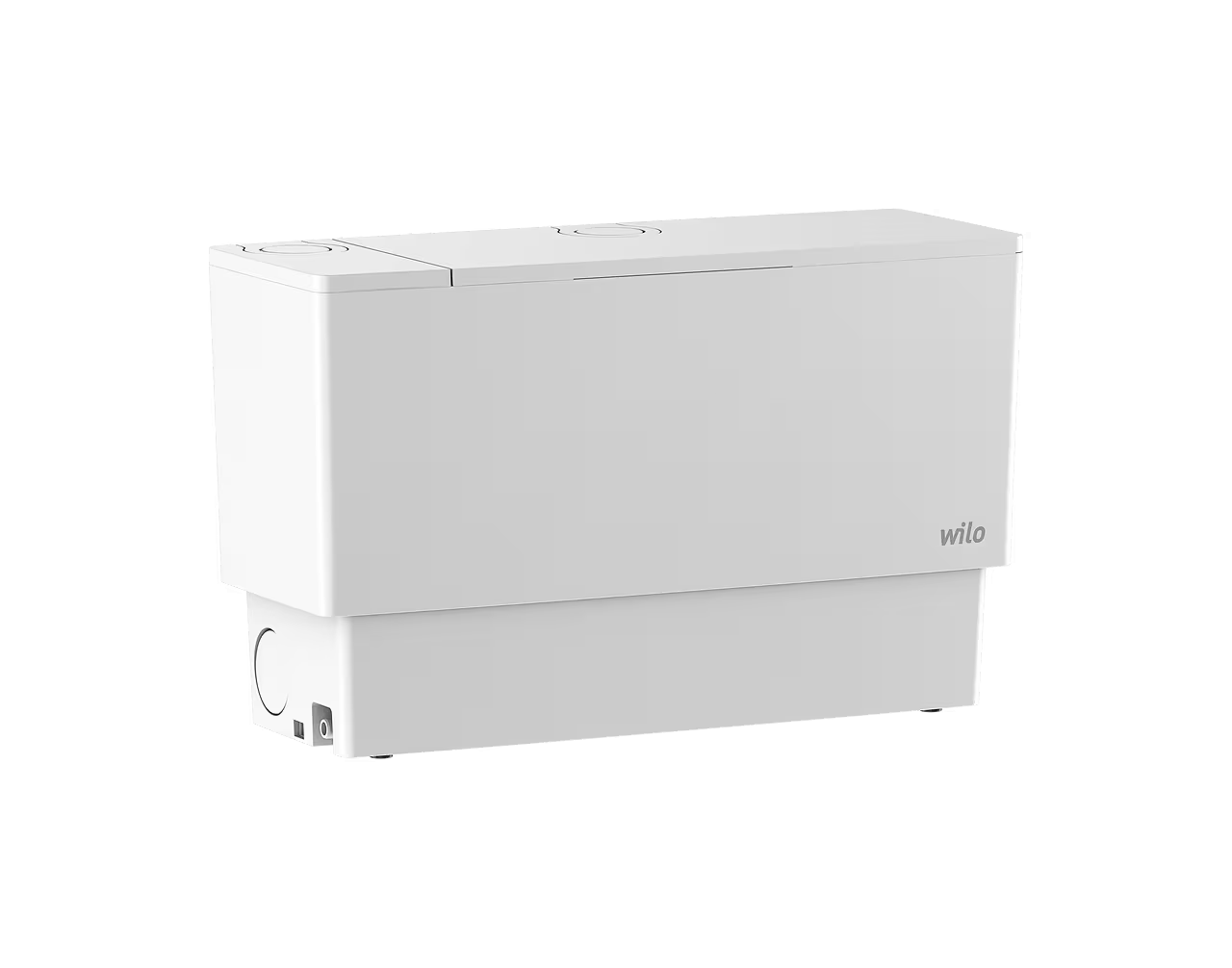

• Productnaam: DrainLift MINI5-XS/C-EF
• Netto gewicht ca. m: 7,5 kg
• Productnummer: 6095129

Wilo DrainLift MINI5-XS/C-EF is een veelzijdige opvoerinstallatie, ideaal voor betrouwbare afvoer van wastafels, douches, baden en condensaat van ketels in huishoudens, met extra veiligheid dankzij het geïntegreerde alarm.
