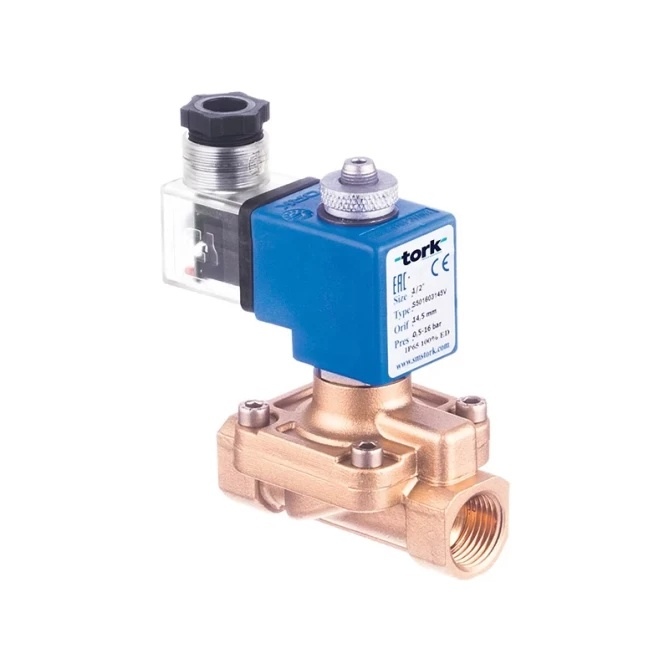

Magneetventiel voor compressoren Tork S5016.03 G1/2" is een normaal open 2/2-weg, pilotgestuurd ventiel voor lucht en technische gassen. Druk 0,5–16 bar, Viton-afdichting, beschermingsgraad IP65. Meer informatie
Op bestelling
| Aansluitmaat | 1/2" |
| Drukbereik | 0,5...16 bar |
| Functie | Zonder spanning geopend |
| Medium | Stoom |
| Mediumtemperatuur | -10...160 °C |
| Nominale diameter | DN 15 |
| Voeding | 12 VDC |
| Gewicht | 0.00 kg |
Tork S5016.03 is een compressormagneetventiel uit de S5016-serie in uitvoering G1/2" met normaal open (NO) functie. Het betreft een 2/2-weg, servogestuurd ventiel voor de regeling van de doorstroming van lucht en technische gassen in compressor- en pneumatische systemen. De bedrijfstemperatuur van het medium bedraagt maximaal 160 °C (Viton-afdichting), het werkdrukbereik is 0,5–16 bar.
Het ventiel S5016.03 is ontworpen voor compressorstations, pneumatische circuits en industriële perslucht- of technische gasleidingen. Het komt overal van pas waar de doorstroming elektromagnetisch moet worden geregeld bij hogere temperaturen en drukken – bijvoorbeeld in ontluchtings- en afvoercircuits van compressoren, op uitlaatleidingen of in industriële automatiseringslijnen. Het ventiel kan in elke positie worden geïnstalleerd zonder invloed op de werking, de spoel moet echter verticaal worden geplaatst.
De ventielbehuizing is van messing, de interne onderdelen en de zitting zijn van roestvast staal, de afdichting is standaard Viton (bestand tegen temperaturen tot 160 °C). Op aanvraag is een uitvoering leverbaar met NBR-, EPDM-, PTFE- of RUBY-afdichting voor verschillende media en temperatuurbereiken. De schaduwring van de kern is van koper volgens EN 12735-1. De aansluiting is schroefdraad BSP G1/2" (op aanvraag NPT), doorlaatdiameter 14,5 mm. Het ventiel voldoet aan de PED-richtlijn 97/23/EC en de laagspanningsrichtlijn LVD 2006/95/EC. De beschermingsgraad van de spoel is IP65, op aanvraag IP68.
Technische parameters – S5016.03 G1/2":
De ventielbehuizing kan in elke positie worden gemonteerd zonder invloed op de werking. De spoel moet echter verticaal worden geplaatst – deze voorwaarde geldt voor de volledige S5016-serie.
Een servogestuurd ventiel gebruikt voor het openen of sluiten van de hoofdzetel het drukverschil tussen inlaat en uitlaat. De minimale verschildruk voor de S5016-serie is 0,5 bar – onder deze waarde werkt het ventiel mogelijk niet betrouwbaar. Voor toepassingen met nul of lage verschildruk moet een direct werkend (servo-geassisteerd) ventiel worden gekozen.
Standaard wordt het ventiel geleverd met een Viton-afdichting (FKM), geschikt voor lucht, technische gassen en oliën bij temperaturen van −10 °C tot +160 °C. Op aanvraag zijn NBR-afdichtingen (tot +80 °C, water, oliën), EPDM (tot +130 °C, stoom, heet water), PTFE en RUBY (tot +160 °C, agressieve media) beschikbaar. Geef het afdichtingsmateriaal op bij de bestelling.
De standaarduitvoering van de S5016 is niet ATEX-gecertificeerd. De fabrikant biedt echter een ATEX-spoel (explosieveilig) als optionele mogelijkheid op aanvraag – in dat geval moet deze variant bij de bestelling worden gespecificeerd. Voor standaard industriële omgevingen volstaat beschermingsgraad IP65 (of IP68 op aanvraag).
De fabrikant geeft aan dat magneetventielen uit de S5016-serie moeten worden gebruikt met een filter aan de mediuminlaat. Het filter voorkomt dat verontreinigingen in het ventiel terechtkomen, die de zitting of afdichting kunnen beschadigen en de levensduur kunnen verkorten. Wij adviseren de concrete filterspecificatie (filtratieniveau) af te stemmen met de leverancier op basis van het type en de zuiverheid van het medium.
