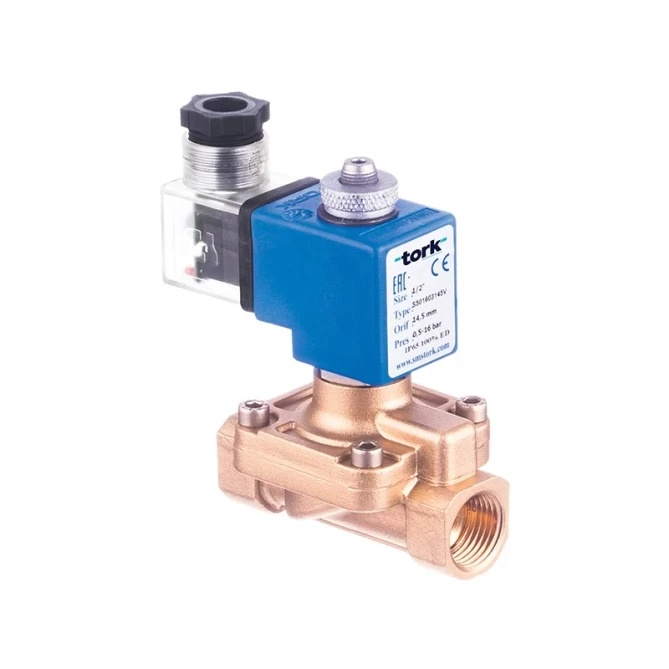

Magneetcompressorklep Tork S5016.03 G1/2" is een normaal open, pilotgestuurde klep voor lucht en gassen uit compressiesystemen. Viton-afdichting, werkdruk 0,5–16 bar, temperatuur –10 tot +160 °C. Meer informatie
Op bestelling
| Aansluitmaat | 1/2" |
| Drukbereik | 0,5...16 bar |
| Functie | Zonder spanning geopend |
| Medium | Stoom |
| Mediumtemperatuur | -10...160 °C |
| Nominale diameter | DN 15 |
| Voeding | 24 VAC |
| Gewicht | 0.00 kg |
Tork S5016.03 compressormagneetventiel is een 2/2-weg normaal open (NO) magneetventiel met servobesturing, ontworpen voor gebruik in pneumatische en compressorleidingsystemen. Het ventiel G1/2" met Viton-afdichting is geschikt voor lucht, neutrale gassen en media die compatibel zijn met een messing huis en roestvaststalen interne delen. Aansturing 24 V AC, beschermingsgraad IP65.
Het Tork S5016-ventiel wordt toegepast overal waar de stroming van perslucht of neutrale gassen elektromagnetisch geregeld moet worden – in compressorstations, pneumatische distributiesystemen, industriële productielijnen of luchttechnische installaties. De normaal open uitvoering zorgt ervoor dat het medium blijft doorstromen bij spanningsuitval, wat belangrijk is in toepassingen waar het sluiten van het ventiel overdruk of een storing in aangesloten apparatuur zou kunnen veroorzaken. Het ventiel kan in elke willekeurige positie worden gemonteerd zonder invloed op de werking, maar de spoel moet verticaal geplaatst zijn.
Het ventielhuis is van messing, de interne delen, zitting, ankerbuis en veren zijn van roestvast staal. De afdichting is standaard Viton (FKM), geschikt voor temperaturen van –10 tot +160 °C – op aanvraag zijn ook varianten in NBR, EPDM, PTFE of Ruby beschikbaar met hetzelfde temperatuurbereik tot +160 °C. De schroefdraadaansluiting is standaard BSP (G), op aanvraag NPT. Elektrische aansluiting via een stekkerconnector DIN 46340 / ISO 4400 Form A (kabel ø6–8 mm). Spoel met isolatieklasse H (180 °C), continu bedrijf ED 100 %, beschermingsgraad IP65 (op aanvraag IP68). Orifice-diameter 14,5 mm, doorstroomcoëfficiënt Kv = 70 l/min.
Technische parameters – S5016.03 G1/2":
Een normaal open (NO) ventiel laat het medium in de rusttoestand door – zonder spanning. Het sluit pas wanneer er spanning op de spoel wordt gezet. Dit is geschikt voor toepassingen waar een stroomuitval niet mag leiden tot afsluiting van de doorstroming – bijvoorbeeld in ontluchtingstakken van compressoren of daar waar een gesloten ventiel bij spanningsuitval ongewenste overdruk zou veroorzaken.
Het ventielhuis kan in elke willekeurige positie worden gemonteerd zonder invloed op de correcte werking. De spoel (solenoïde) moet echter altijd verticaal staan – hiermee moet bij het ontwerp van de installatie rekening worden gehouden, vooral wanneer de leiding horizontaal loopt.
Ja, op aanvraag is een ATEX-spoel (explosieveilig) beschikbaar voor gebruik in explosiegevaarlijke omgevingen. De standaarduitvoering S5016 heeft geen ATEX-certificering – deze variant moet bij bestelling uitdrukkelijk worden gespecificeerd.
Standaard zijn de volgende AC-spanningen beschikbaar: 12 V, 24 V, 48 V, 230 V (15 VA of 24 VA) en DC: 12 V, 24 V, 48 V, 110 V (18 W). Op aanvraag kunnen ook andere spanningen worden geleverd. De spoelspanning moet bij bestelling worden gespecificeerd. De spoel is vervangbaar – het type komt overeen met serie C400 (volgens de tabel in de datasheet).
Ja, de Tork S5016-ventielen voldoen aan de richtlijn drukapparatuur 97/23/EC (PED) en aan de laagspanningsrichtlijn 2006/95/ECC (LVD). Het wordt aanbevolen het medium vóór het ventiel te filteren – de fabrikant vermeldt dit als standaard bedrijfsvoorwaarde. De max. viscositeit van het medium is 5 °E (ongeveer 37 cSt).
