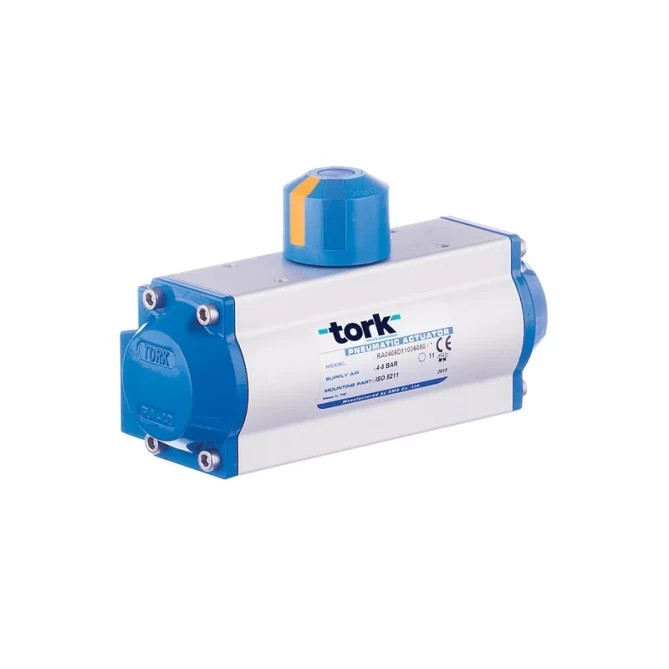

De pneumatische aandrijving TORK RA60 SR is een enkelwerkende (veerretour) kwartslag-aandrijving voor kogelkranen en vlinderkleppen. Bij uitval van de perslucht wordt deze door de veer gesloten. Koppel 25,6 Nm bij 6 bar, ISO 5211. Meer informatie
Dit product is niet meer beschikbaar, omdat het is vervangen door een nieuw model.
Nieuw model weergeven| Openings-/sluitingstijd (s) | 0,33...0,38 s |
| Draaimoment | 25 Nm |
| Klepaansluiting ISO5211 | F04/F05/F07 |
| Mediumtemperatuur | -10...80 °C |
| Gewicht | 2.00 kg |
TORK RA60 SR is een enkelwerkende (veerretour) kwartslag pneumatische aandrijving van het type rack & pinion (tandheugel en rondsel) voor de automatisering van kogelkranen, vlinderkleppen en HVAC-kleppen. Bij onderbreking van de persluchttoevoer brengt de ingebouwde veer de afsluiter terug naar de veilige stand, zonder dat externe energie nodig is.
De TORK RA60 SR-aandrijving wordt gebruikt voor de automatisering van kogelkranen en vlinderkleppen in technologische en industriële leidingsystemen – overal waar een veiligheidsfunctie (fail-safe) vereist is bij uitval van perslucht of van de elektrische voeding van het stuurventiel. De aandrijving is ook toepasbaar in vulsystemen en in medische toepassingen (productie van maskers, beademingsapparatuur).
De enkelwerkende uitvoering (SR) bevat een set voorgespannen veren die bij verlies van luchtdruk de afsluiter automatisch terugbrengen naar de uitgangspositie. Deze oplossing wordt gebruikt in systemen waar een veiligheidsreactie vereist is zonder afhankelijkheid van een externe energiebron.
De aansluiting op de afsluiter voldoet aan de norm ISO 5211 (flensuitvoering F04/F05/F07), de aansluiting van het magneetventiel, de standsensor en de positioner is uitgevoerd volgens de Namur-standaard VDI/VDE 3845. Daardoor kan de aandrijving worden gecombineerd met gangbare accessoires van verschillende fabrikanten zonder dat speciale adapters nodig zijn.
Technische parameters:
De ingebouwde veren brengen de afsluiter automatisch terug naar de uitgangs- (veilige) positie, ongeacht of er perslucht beschikbaar is. Dit is het principe van een enkelwerkende (spring return) aandrijving.
De aansluiting op de afsluiter voldoet aan de norm ISO 5211 in uitvoering F04/F05/F07, zodat de aandrijving zonder aanpassingen kan worden gemonteerd op gangbare kogelkranen en vlinderkleppen met dezelfde standaard.
Ja, bij maat RA60 kunnen beide eindstanden binnen een bereik van ±5 % worden ingesteld met behulp van stelschroeven op de behuizing van de aandrijving.
Ja, de aansluiting voldoet aan de Namur-standaard (VDI/VDE 3845), die gebruikelijk is bij fabrikanten van magneetventielen, schakelkasten en positioners.
De dubbelwerkende (DA) uitvoering opent en sluit met luchtdruk in beide richtingen en heeft geen veiligheidsfunctie. De enkelwerkende (SR) uitvoering RA60 SR gebruikt een veer om bij drukverlies terug te keren naar de uitgangspositie, wat geschikt is voor veiligheidstoepassingen.
