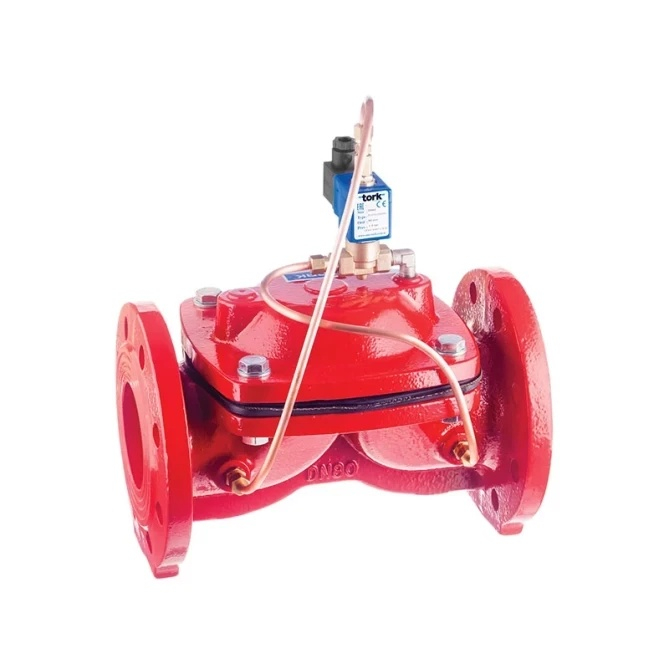

De Tork S1070 DN100 magneetklep met flensaansluiting is een 2/2-weg NC-ventiel voor water, pilotgestuurd. Gietijzeren behuizing, NBR-afdichting, beschermingsgraad IP65. Max. druk 6 bar, debiet Kv 3610 l/min, mediumtemperatuur –20 tot +80 °C. Meer informatie
Op bestelling
| Aansluiting | Flens |
| Aansluitmaat | DN 100 |
| Drukbereik | 1...6 bar |
| Functie | Zonder spanning gesloten |
| Medium | Water |
| Nominale diameter | DN 100 |
| Temperatuur | -20...80 °C |
| Voeding | 24 VAC |
| Gewicht | 0.00 kg |
Tork T-GLF1012 DN100 (S1070.12) is een geflensde magneetklep voor water met directe flensaansluiting DN100. Het betreft een 2/2-weg, normaal gesloten (NC) ventiel met servobesturing, bedoeld voor industriële waterleidingsystemen met een werkdruk van 1–6 bar en een mediumtemperatuur van –20 tot +80 °C.
Het S1070-ventiel is ontworpen voor industriële waterdistributiesystemen die een betrouwbare automatische afsluiting en opening van leidingen met grote doorlaat vereisen. Typische toepassingen zijn waterleiding- en industriële distributiesystemen, irrigatiesystemen, koelcircuits, brandbeveiligingsinstallaties en technologische processen waarbij de waterdoorstroming in leidingen DN65–DN200 geregeld moet worden. De gietijzeren ventielbehuizing is bestand tegen zware bedrijfsomstandigheden, en beschermingsgraad IP65 zorgt voor een betrouwbare werking, ook in vochtige of stoffige omgevingen.
De ventielbehuizing is van gietijzer, de interne delen (anker, veren, ankerbuis) zijn van roestvast staal, en de zittingen en ophangingen zijn van messing. De membraanafdichting is uitgevoerd in NBR, de schaduwring is van koper volgens EN 12735-1. Het ventiel werkt met een volle doorlaatopening (full orifice), wat drukverliezen tijdens de doorstroming minimaliseert. De standaardaansluiting is G (BSP) volgens ISO 228-1, op aanvraag is NPT (ANSI 1.20.3) beschikbaar. De spoel met isolatieklasse H (180 °C) is ingegoten met glasvezel en geschikt voor 100% inschakelduur (ED 100%), aansluiting via connector DIN 46340 / ISO 4400.
Technische parameters – S1070.12 (DN100):
Ja, het ventiel kan in elke willekeurige positie worden geïnstalleerd zonder dat dit de werking beïnvloedt. De fabrikant adviseert echter bij voorkeur verticale montage met de spoel naar boven gericht, omdat dit optimaal is voor levensduur en betrouwbaarheid.
Het S1070-ventiel is servogestuurd en vereist daarom een minimale bedrijfsdifferentiaaldruk van 1 bar (voor DN65 is dit 1,5 bar). Als in uw systeem deze minimale differentiaaldruk niet kan worden gegarandeerd, moet een direct werkend ventiel of een ventiel geschikt vanaf nul bar worden gekozen.
Ja, de spoelen zijn binnen de S1070/S1080-serie uitwisselbaar. Bij vervanging of bestelling van een vervangende spoel moet de gewenste voedingsspanning worden gespecificeerd – standaard zijn AC 12 / 24 / 48 / 110 / 230 V en DC 12 / 24 / 48 / 110 V beschikbaar. Op aanvraag is een connector met LED-indicatie leverbaar.
Het S1070-ventiel is niet bedoeld voor gevaarlijke vloeistoffen van groep 1 volgens de betreffende classificatie. Het is uitsluitend gecertificeerd voor water. Het medium moet gefilterd zijn – gebruik met verontreinigingen in het medium verkort de levensduur van de afdichtingen en het membraan. Op aanvraag is een uitvoering met PTFE-coating of CR-Ni-oppervlaktebehandeling beschikbaar voor verhoogde bestendigheid, eventueel met ATEX-spoel voor omgevingen met explosiegevaar.
Beide series zijn normaal gesloten (NC) geflensde ventielen voor water met dezelfde constructie. Het belangrijkste verschil is de maximale werkdruk: de S1070-serie is bedoeld voor drukken tot 6 bar, terwijl de S1080-serie tot 16 bar aankan. Voor dezelfde diameter DN100 is de S1080 dus de juiste keuze waar het systeem met hogere druk werkt.
